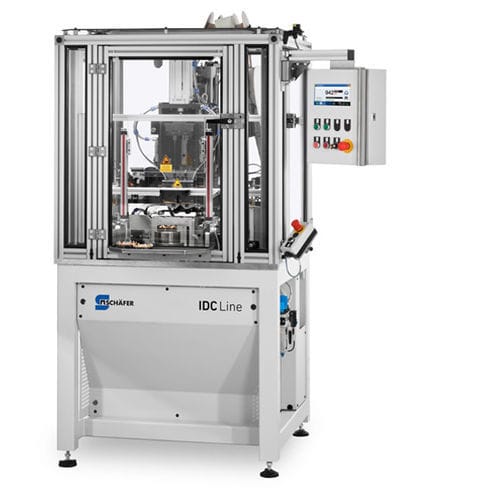

Máquina de montagem automática IDC Line INDIVIDUAL

de conectorespara aramepara cabos

Visão geral As máquinas da série IDC Line automatizam conexões por deslocamento de isolamento (IDC) com elevada precisão. No processo IDC, os condutores isolados são contactados com terminais sem decapagem prévia, permitindo contactos elétricos rápidos e repetíveis. O IDC Line INDIVIDUAL é configurado para estatores de motores elétricos e conjuntos semelhantes.

Tecnologia de conexão inovadora Os contactos IDC formam-se ao pressionar fios isolados em ranhuras de contacto perfiladas. Lâminas nas ranhuras cortam o isolamento durante a inserção e estabelecem um contacto metal-metal fiável com o núcleo do condutor.

Vantagens da tecnologia O método IDC elimina a necessidade de elementos adicionais como solda ou crimpagem, sendo adequado para produção em série. Permite o contacto simultâneo de cabos multicondutores e reduz o tempo de ciclo, garantindo geometria de contacto consistente.

Exemplo de aplicação — motores elétricos A máquina insere e liga os fios das bobinas aos contactos ou âncoras correspondentes no estator, produzindo ligações estáveis e duradouras que cumprem os requisitos elétricos e mecânicos dos conjuntos do motor.

Funções de garantia da qualidade Sensores integrados monitorizam a profundidade de inserção e os parâmetros de prensagem para cada contacto. As desvios em relação aos valores de referência são detetados e reportados para evitar que peças defeituosas avancem na linha e para suportar a rastreabilidade.

Segurança do operador Um dispositivo de segurança monitorizado com portas intertravadas interrompe o circuito de segurança quando aberto e pára todos os sistemas de acionamento. O equipamento é projetado para cumprir as diretivas europeias aplicáveis de segurança mecânica e elétrica e compatibilidade eletromagnética (EMC).

Processo de produção

• Operador carrega o estator
• Girar o estator para a primeira posição de contacto
• Alimentar os contactos através da estação IDC
• Cortar os contactos da tira
• Inserir o contacto na ranhura e prensar o fio para formar o IDC
• Cortar e aspirar o excesso de fio
• Girar o estator para a próxima posição de contacto
• Repetir as conexões até completar

Estação IDC (módulo) A estação IDC automatiza conexões por deslocamento de isolamento com precisão repetível e pode ser integrada como módulo em máquinas e sistemas de produção. As ilustrações são exemplificativas e podem mostrar equipamentos opcionais.

Especificações técnicas

• Tipo de processo: conexão por deslocamento de isolamento (IDC)
• Aplicação principal: conexões IDC em estatores de motores elétricos
• Formação do contacto: fio isolado prensado em ranhuras de contacto perfiladas; lâminas cortam o isolamento para formar o contacto elétrico
• Adequado para produção em série e cabos multicondutores
• Sensores integrados para monitorização da profundidade de inserção e do processo
• Gestão de material excedente: corte e extração por vácuo de resíduos de fio
• Segurança do operador: portas intertravadas monitorizadas que interrompem o circuito de segurança e param os acionamentos
• Conformidade: concebido para cumprir as diretivas europeias relevantes de segurança mecânica/eléctrica e EMC
• Modularidade: estação/módulo IDC integrável em máquinas e sistemas
