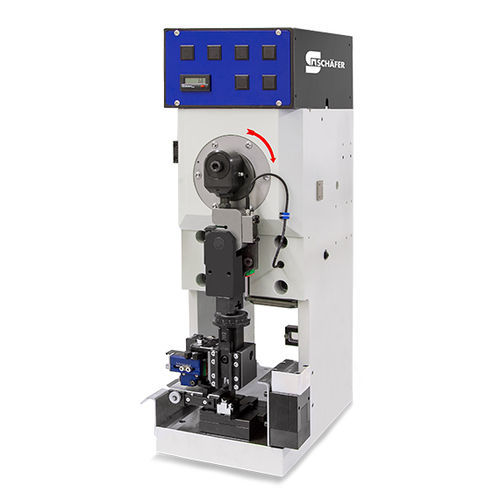

Prensa para terminais de arame CrimpStation 240

de cabospara terminais de cabosautomática

Visão geral do produto

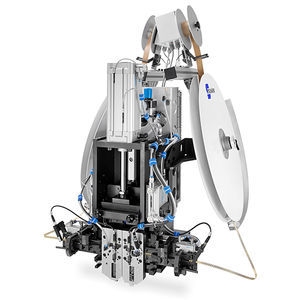

A CrimpStation 240 BASIC é uma estação de crimpagem para produção automatizada de cabos e processamento de terminais. Projetada para integração em sistemas totalmente automatizados, pode ser operada por controlo central através de interfaces I/O e é compatível com aplicadores de crimpagem comuns graças a uma fixação de aplicador de libertação rápida. As imagens podem mostrar opções ou equipamentos específicos.

Integração simples
A estação integra-se em linhas de produção automatizadas através de interfaces I/O standard, permitindo controlo centralizado e ligação máquina a máquina simples para automação dos processos.

Preparação eficiente
Compatível com aplicadores de crimpagem standard, a unidade dispõe de um mecanismo de libertação rápida para trocas rápidas de aplicador. O cortador de tira de terminais montado horizontalmente facilita a inserção da tira portadora e reduz o tempo de configuração.

Resultados de crimpagem de alta qualidade
A montagem horizontal do cortador minimiza influências de força devido à deflexão da tira portadora, apoiando uma geometria de crimpagem consistente. Pode ser integrado opcionalmente um monitor de força de crimpagem para controlo de qualidade em linha.

Projeto estrutural
A CrimpStation 240 BASIC oferece rigidez superior na sua classe para melhorar a precisão mesmo a forças de prensa mais elevadas. A sua pegada compacta permite a instalação em máquinas ou células com espaço reduzido.

Alta segurança do operador
Projectada para instalação dentro de uma máquina de cobertura, foram consideradas medidas de segurança mecânica e eléctrica bem como compatibilidade eletromagnética para cumprir as directivas europeias aplicáveis.

Equipamento padrão

• Contentor de resíduos
• Interruptor de segurança sem contato
• Componentes de segurança certificados

Equipamento opcional

• Aplicador de crimpagem
• Enrolador de papel com controlo de cedência
• Cortador de tira de terminais
• Monitor de força de crimpagem
• Mesa para máquina

Dados técnicos
Materiais processáveis:
Cabo — Condutores unipolares ou multipolares com isolamento
Secção do condutor — Até 6 mm² (dependendo da configuração)
Terminais — Tiras longitudinalmente ou transversalmente em fita

Desempenho e geometria:
Acionamento — Motor trifásico 0,75 kW
Velocidade do motor — 440–2000 RPM (ajuste mecânico)
Força de prensagem — 20 kN
Cursa — 30 mm ou 40 mm
Altura de fecho — 135,78 mm

Abastecimento e interfaces:
Alimentação — 230 V, 50/60 Hz
Ar comprimido — 6 bar
Controlo — I/O

Dimensões e peso:
Largura x Profundidade x Altura — 450 mm x 475 mm x 740 mm (aprox. equipamento base)
Peso — 167 kg (aprox. equipamento base)

Características / Especificações técnicas

• Model: CrimpStation 240 BASIC
• Acionamento: motor trifásico 0,75 kW
• Velocidade do motor: 440–2000 RPM (ajuste mecânico)
• Força de prensagem: 20 kN
• Opções de curso: 30 mm ou 40 mm
• Altura de fecho: 135,78 mm
• Secção de fio processável: Até 6 mm² (dependendo da configuração)
• Terminais: Tiras longitudinalmente ou transversalmente em fita
• Alimentação: 230 V, 50/60 Hz
• Requisito de ar comprimido: 6 bar
• Interface de controlo: I/O
• Dimensões (L x P x A): 450 x 475 x 740 mm (aprox. equipamento base)
• Peso: 167 kg (aprox. equipamento base)
