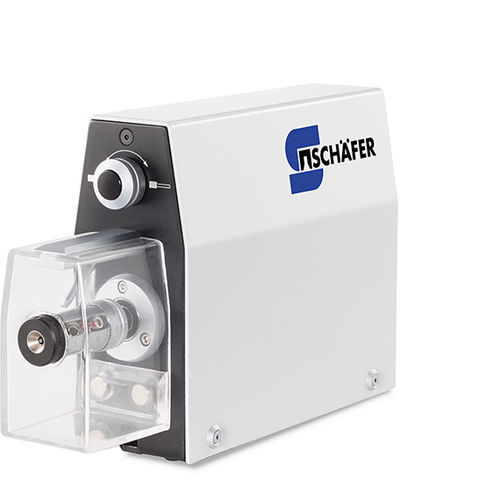

Máquina desencapadora de cabos coaxiais ST215W

de aramemanualde decapagem

Visão geral A ST215W é uma máquina compacta de decapagem projetada para fios simples e cabos coaxiais de pequena seção. Suporta micro‑coaxiais e cabos revestidos em Teflon/Kapton e inclui uma função way‑back para melhorar a qualidade da decapagem.

Função way-back inovadora A função de retorno melhora a consistência ao processar fios com maiores tolerâncias de seção. A rotação da lâmina pode ser desativada durante a extração do isolamento para evitar o torcimento dos fios, garantindo a remoção controlada do isolamento em condutores sensíveis.

Alta precisão O isolamento é removido por corte com lâminas rotativas e extração numa única operação. A cabeça de corte rotativa compacta permite comprimentos de decapagem da capa muito curtos evitando danos aos condutores ou dielétricos. Uma unidade de centralização ajustável continuamente alinha o cabo às lâminas, eliminando a influência do operador e permitindo uso em aplicações de alto nível, incluindo aeroespacial.

Parâmetros ajustáveis A unidade de centralização é ajustável de forma contínua. Tempo e direção de rotação/torção são configuráveis para se adequarem a materiais diferentes. Os ajustes de diâmetro e comprimento oferecem resolução infinitamente variável e fina para repetibilidade precisa.

Conformidade A ST215W cumpre as diretivas europeias aplicáveis para máquinas, segurança elétrica e compatibilidade eletromagnética. Foi projetada para acabamento consistente, longa vida útil e produtividade sustentada.

Extensões opcionais

• Unidade de centralização
• Lâminas de decapagem
• Pedal de pé
• Microfiltro para ar comprimido

Dados técnicos (tabela) Materiais processáveis - Fio simples, cabo com jaqueta, coaxial, micro‑coax
Diâmetro exterior máx. do cabo - 2,5 mm
Diâmetro do fio - 0,08 mm – 2,0 mm (AWG 12 – 40 dependendo do material e tipo)
Isolantes - Teflon, PVC, Kynar, Kapton
Blindagem - Cobre, aço inoxidável
Comprimentos de decapagem - Máx. 13 mm
Comprimento de decapagem da jaqueta exterior - Mín. < 10 mm (dependendo do material)
Tempo rotação/torção - 0,3 s – 6,2 s (10 passos)
Direção rotação/torção - esquerda ou direita
Cabeça de corte - Cabeça rotativa
Número de lâminas - 4
Resolução (diâmetro) - Ajuste contínuo; escala 0,05 mm
Resolução (comprimento) - Ajuste contínuo; escala 1,0 mm
Alimentação - 100–230 VAC, 47–63 Hz; 24 VDC
Ar comprimido - 5–12 bar
Dimensões (C x L x A) - 210 x 54 x 126 mm
Peso - 0,85 kg

Especificações técnicas

• Modelo: ST215W
• Materiais processáveis: fio simples, cabo com jaqueta, coaxial
• Diâmetro exterior máx.: 2,5 mm
• Faixa de diâmetro do fio: 0,08 mm – 2,0 mm (AWG 12–40)
• Tipos de isolante: Teflon, PVC, Kynar, Kapton
• Materiais de blindagem: cobre, aço inoxidável
• Comprimento máximo de decapagem: 13 mm
• Comprimento mínimo de decapagem da jaqueta exterior: < 10 mm (dependendo do material)
• Tempo de rotação/torção: 0,3 s – 6,2 s (10 passos)
• Direção de rotação: esquerda ou direita
• Cabeça de corte: rotativa
• Número de lâminas: 4
• Resolução (diâmetro): ajustável continuamente; escala 0,05 mm
• Resolução (comprimento): ajustável continuamente; escala 1,0 mm
• Alimentação: 100–230 VAC, 47–63 Hz; 24 VDC
• Ar comprimido: 5–12 bar
• Dimensões: 210 x 54 x 126 mm
• Peso: 0,85 kg
