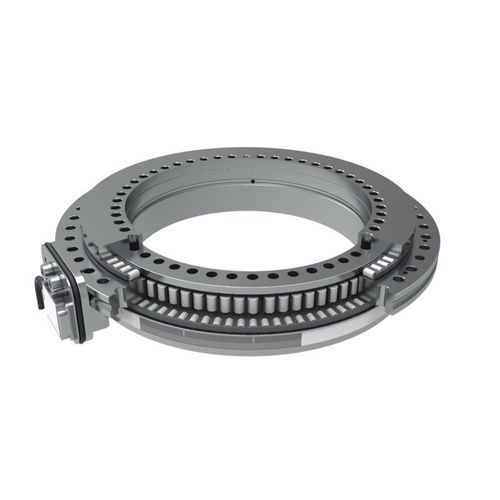

Sistema de medição de posição YRTCMI

angularindutivoeletrônico

Visão geral do produto
Rolamentos de sistema de medição YRTCMI com cabeçotes de medição MHI para medição de ângulo incremental indutiva. Sistema de medição robusto e conforme à segurança funcional para excelente qualidade de usinagem e máxima disponibilidade da máquina para eixos acionados eletricamente em máquinas-ferramenta.

Seu benefício

• Excelente precisão de posicionamento e faixa de dispersão de posicionamento extremamente pequena
• Sistema de medição angular incremental posicionado de forma otimizada
• Alta disponibilidade da máquina
• Fácil montagem e ajuste
• Muitas opções de engenharia
• Sistemas de medição conformes à segurança funcional para eixos elétricos críticos
• Não são necessários componentes adicionais para o sistema de medição
• Compatível com todos os controladores relevantes
• Transmissão de dados estável através de anéis de escorregamento

Razões para usar os rolamentos de sistema de medição YRTCMI

• Qualidade de usinagem extremamente alta: medição angular precisa e fiável efetuada diretamente ao nível do rolamento, reduzindo a dispersão de posicionamento e proporcionando elevada precisão de usinagem.
• Método de medição incremental e transmissão de dados: sinal analógico 1 Vpp compatível com controladores convencionais; uma segunda pista codificada por distância fornece referência absoluta; tensão analógica contínua garante transmissão estável via anéis de escorregamento.
• Princípio de funcionamento indutivo: princípio indutivo fiável e à prova de falhas que previne avarias de máquina; aumenta a disponibilidade; a cabeça axial pode ser montada sem ajuste.
• Integração em rolamentos de mesa rotativa: espaço de instalação reduzido aumenta a área de usinagem disponível e libera o centro para passagem de energia/dados/medias.

Características

• Método de medição incremental
• Princípio de funcionamento indutivo
• Integrado no rolamento
• Eixo oco e espaço livre no centro do eixo
• Interface eletrônica: sinal analógico SIN/COS 1 Vpp
• Eletronicamente compatível com todos os controladores convencionais de máquinas-ferramenta
• Medição angular precisa e mínima dispersão de posicionamento
• Alta confiabilidade
• Segurança funcional

Setores

• Máquinas-ferramenta

Características técnicas / especificações

• Tipo de cabeçote de medição: cabeçotes MHI (incrementais, indutivos)
• Princípio de medição: incremental indutivo com segunda pista codificada por distância para referência absoluta
• Sinal de saída: SIN/COS analógico, 1 Vpp
• Transmissão de dados: tensão analógica contínua adequada para anéis de escorregamento
• Integração: sistema de medição angular integrado no rolamento da mesa rotativa (economia de espaço)
• Mecânica: eixo oco e espaço central livre para cabos e meios
• Compatibilidade: compatível eletronicamente com controladores convencionais de máquinas-ferramenta
• Segurança: opções conformes à segurança funcional disponíveis
• Montagem: cabeça axial montável sem ajuste
