Interruptor 4 polos AZ series

com acionador separadoeletromecânicode segurança

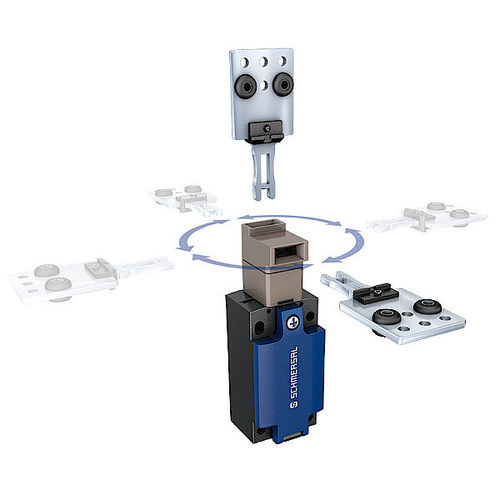

Os novos interruptores de segurança electromecânicos com atuador separado da Schmersal: os interruptores AZ215/AZ216 e AZ315/AZ316 são utilizados para monitorizar a posição de protecções articuladas ou deslizantes. A sua caraterística principal é a cabeça do atuador rotativa feita de zinco fundido, que pode ser facilmente rodada em passos de 90° antes da instalação. Isto permite que a cabeça seja abordada de lado em quatro direcções diferentes, bem como de cima. Com esta posição de aproximação versátil e a capacidade de combinação com diferentes actuadores, a série AZ oferece ao utilizador a máxima flexibilidade de instalação e uma gama de aplicações universais. O projetista pode utilizar o interrutor AZ tanto para projectos à direita como à esquerda, tanto em portas de proteção com dobradiças como de correr. A caixa do interrutor, em plástico ou metal, é idêntica, em termos de design e tamanho, aos interruptores de posição das séries PS 215/216 e PS 315/316, o que confere aos interruptores AZ um design igualmente compacto e uma fácil integração na construção circundante. Os interruptores pequenos AZ215 e AZ216 cumprem a norma EN 50047, enquanto os interruptores maiores AZ315 e AZ316 cumprem a norma EN 50041. Para além da versão standard com entrada de cabo M20 e terminais de ligação, estão também disponíveis versões com conetor M12 de 4 ou 8 pinos, dependendo do número de contactos. Com o conetor de 8 pinos incorporado, os interruptores AZ podem ser ligados à caixa de campo de segurança SFB. As versões de dispositivos com três contactos numa vasta gama de combinações podem também assumir um papel de sinalização, para além da sua função de segurança. Os terminais de ligação nos elementos de comutação, que são rodados em 45°, permitem uma cablagem rápida e fácil.
