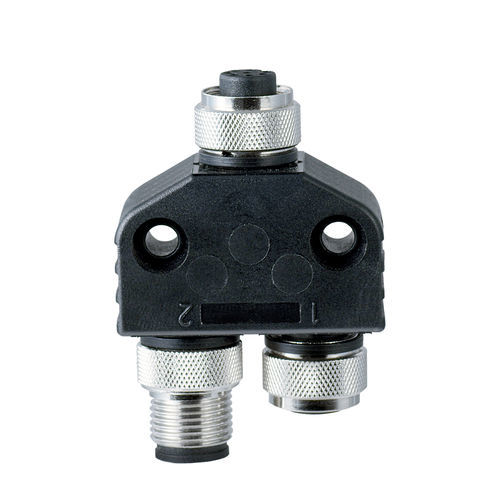

Conector de dados AZM-Y-8P-IO

de cabo a cabocom bloqueio por parafusofêmea

Visão geral do produto
Conector adaptador em Y M12 para cabeamento em série, modelo AZM-Y-8P-IO, que fornece uma ligação macho de 8 polos e duas ligações fêmea de 8 polos para redes de sensores e atuadores.

Principais características

• Configuração: 1 x macho 8 polos; 2 x fêmea 8 polos
• Grau de proteção: IP67
• Tensão nominal: 30 VCC; corrente de operação até 4000 mA (4 A)
• Tamanho compacto com rosca M12, adequado para instalações com espaço limitado

Especificações técnicas

• Modelo: AZM-Y-8P-IO
• Número do artigo: 103000333
• EAN: 4030661504568
• Certificados: cULus
• eCl@ss (v12.0 / v11.0 / v9.0): 27-44-01-06
• ETIM (v7.0 / v6.0): EC002925
• Peso bruto: 60 g

Dados mecânicos

• Binário de aperto máximo: 1 Nm
• Código do conector (lado A): A
• Fixação do conector: Travamento por parafuso
• Material do prensa-cabo: Metal (CuZn), niquelado
• Material do cabo/pega: Plástico (TPU)

Dados elétricos

• Tensão nominal: 30 VCC
• Corrente de operação: 4000 mA (4 A)
• Classificação do fusível para cabo/dispositivo externo: 4 A
• Alimentação para dispositivos externos — corrente nominal: 1000 mA (1 A)

Ambiente e dimensões

• Grau de proteção: IP67
• Temperatura ambiente: -25 ... +75 °C
• Dimensões (C×L×A): 54,5 mm × 38 mm × 20 mm
• Diâmetro da rosca ISO: M12

Aplicações e recomendações
Projetado para cabeamento em série de sensores e travas solenóides; combinação recomendada: sensores e trava solenóide.
