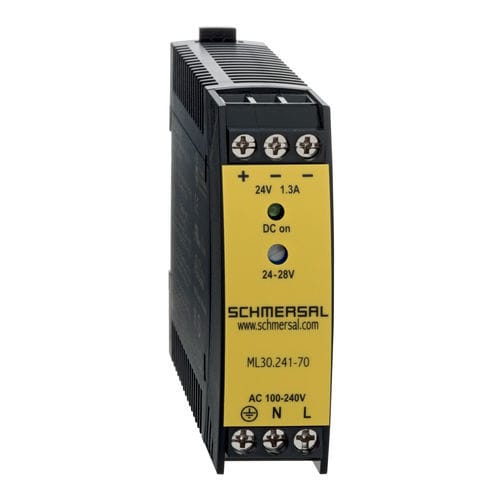

Fonte de alimentação elétrica para trilho DIN ML30.241-70

CA/CCcom saída simplesmonofásica

Características do produto

• Fonte de alimentação monofásica para trilho DIN com entrada AC de ampla faixa (100–240 VAC)
• Saída DC ajustável 24–28 V (potenciômetro frontal ajustável 22–28 V)
• Potência de saída 30 W, corrente máxima 1,3 A (24 V) / 1,1 A (28 V)
• Eficiência até 89,4% e bobina PFC integrada
• Largura compacta de 22,5 mm para instalações de alta densidade
• Montagem rápida em trilho DIN e conexões por bornes de parafuso

Dados de encomenda
Descrição do tipo de produto: ML30.241-70
Número do artigo (número de encomenda): 103015923
EAN (Número de artigo europeu): 4030661505275
Número eCl@ss, versão 12.0: 27-04-07-01
Número ETIM, versão 7.0: EC002540

Dados gerais

• Normas: EN 50178; EN IEC 60204-1; EN IEC 60947-1; EN IEC 60947-5-1; EN IEC 60947-5-3; EN IEC 60947-5-5; EN IEC 62061; IEC 60364-4-41; IEC 62103
• Stress climático: IEC 60068-2-30
• Peso bruto: 140 g

Dados gerais - Características

• Diagnóstico de sistema integrado, estado: Sim
• Número de LEDs: 1

Dados mecânicos

• Montagem: Encaixa em trilhos DIN padrão segundo IEC 60715

Dados mecânicos - Técnica de conexão

• Tipo de ligação elétrica: Bornes de parafuso
• Secção de cabo, mínima: 0,5 mm²
• Secção de cabo, máxima: 6 mm²
• Binário de aperto das presilhas: 1 Nm
• Tipo de cabo permitido: flexível; condutor rígido

Dados mecânicos - Dimensões
Largura: 22,5 mm
Altura: 75 mm
Profundidade: 91 mm

Condições ambientais

• Grau de protecção do invólucro: IP20
• Temperatura ambiente (operação): -10 ... +70 °C
• Temperatura de armazenamento e transporte: -40 ... +85 °C
• Resistência a vibrações: 2 g
• Resistência a choques: 30 g 6 ms, 20 g 11 ms (IEC 60068-2-27)
• Grau de poluição: 2

Dados eléctricos

• Intervalo de frequência: 50 Hz / 60 Hz
• Tensão de funcionamento: 100 ... 240 VAC (-15 % / +10 %)
• Tipo de intervalo de tensão: AC
• Tensão nominal de funcionamento: 100 ... 240 VAC
• Corrente de operação: 0,3 mA / 0,54 mA
• Tensão AC nominal para controlos, mínima (50/60 Hz): 100 VAC
• Tensão de controlo AC, máxima: 240 VAC
• Tensão de controlo DC, mínima: 110 VDC; máxima: 300 VDC
• Tensão de saída DC: 24 ... 28 VDC (potenciômetro frontal ajustável 22 a 28 V)
• Corrente de saída máxima: 1,1 A / 28 VDC; 1,3 A / 24 VDC
• Potência de saída máxima: 30 W
• Eficiência: até 89,4%
• Bobina PFC integrada

Descrição curta

• Fonte de alimentação monofásica compacta para trilho DIN com entrada AC de ampla faixa e saída DC ajustável
• Concebida para montagem rápida em trilho DIN e instalações compactas (largura 22,5 mm)

Especificações técnicas

• Modelo: ML30.241-70
• Número de artigo: 103015923
• EAN: 4030661505275
• Tensão de entrada: 100-240 VAC (-15% / +10%)
• Frequência: 50 / 60 Hz
• Tensão de saída: 24-28 VDC (ajustável 22-28 V)
• Potência de saída: 30 W
• Corrente de saída máxima: 1,3 A (24 VDC) / 1,1 A (28 VDC)
• Eficiência: até 89,4%
• Dimensões (L × A × P): 22,5 mm × 75 mm × 91 mm
• Peso (bruto): 140 g
• Classe de protecção: IP20
• Temperatura de funcionamento: -10 ... +70 °C
• Temperatura de armazenamento: -40 ... +85 °C
• Montagem: Trilho DIN segundo IEC 60715
• Ligação: Bornes de parafuso, 0,5 ... 6 mm²
• Grau de poluição: 2
