CLP de segurança CSP

compactocom E/S integradasentradas

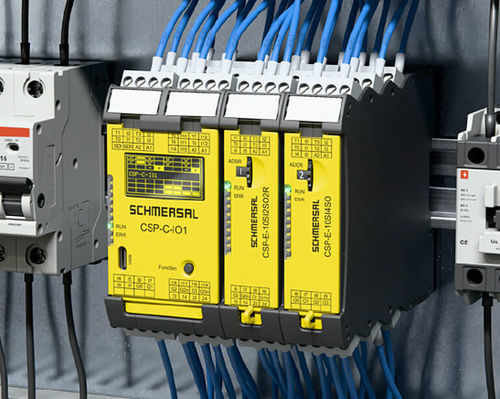

Controlador de segurança compacto CSP

O controlador de segurança compacto CSP é uma plataforma modular, escalável e programável para segurança funcional. Adequa-se desde máquinas compactas individuais até instalações com múltiplas funções de segurança. Pontos-chave: processamento seguro de sinais, fácil expansibilidade e integração prática no sistema.

Módulo base CSP-C

• Base potente e flexível para conceitos de máquinas modernas
• Alta densidade de sinais em espaço mínimo
• Display integrado com diagnóstico em texto claro e mensagens configuráveis
• LEDs de estado RUN / ERR para indicação do estado de funcionamento
• Interface USB para configuração de projeto e diagnóstico com SafeCSP
• Botão Function para operação direta no equipamento
• Bornes removíveis para cabeamento rápido e troca fácil do dispositivo

Módulos de expansão CSP-E

• Complementam o CSP-C para um sistema escalável e flexível
• Seletor rotativo de endereço para identificação unívoca de cada módulo
• LEDs de estado RUN / ERR para indicação de estado em cada módulo
• Bornes removíveis para cabeamento rápido e substituição simples
• Largura 22,5 mm para máxima densidade de sinais no quadro elétrico

Valores e segurança

• 20 entradas seguras por módulo base
• Até 6 módulos de expansão conectáveis
• Nível de desempenho: PLe (Categoria 4) / SIL 3
• Largura do módulo base: 45 mm

Áreas de aplicação

• Embalagem: Portas de segurança com travamento; cortinas de luz com muting nas alimentações; múltiplos circuitos de PARADA DE EMERGÊNCIA numa única unidade de controlo
• Construção de máquinas-ferramenta: Seleção de modos seguros (automático, ajuste, manual); função de habilitação para ajuste; disposição compacta no quadro
• Intralogística: Proteção de estações de transferência; muting para o fluxo de materiais; localização rápida de falhas em amplas instalações
• Células de montagem e robôs: Proteção de células com travamentos e cortinas de luz; tapetes de segurança como proteção de entrada; escalável conforme o número de acessos
• Produção alimentar: Proteção de máquinas individuais e secções de linha; diagnóstico em texto claro para rápida recolocação em serviço; integração de dispositivos de segurança higiénicos
• Transformação da madeira: Portas de proteção com travamento em serras e aplainadeiras; tapetes de segurança e cortinas de luz nas zonas de alimentação; limitação segura de velocidade durante manutenção e afinação

Cibersegurança

• Proteção contra acessos não autorizados e manipulação
• Acessos a projeto e dispositivo protegidos por palavras-passe individuais
• Perfis de utilizador hierárquicos com permissões atribuídas
• Medidas para evitar alterações não autorizadas na aplicação de segurança
• Apoia o cumprimento dos requisitos do Regulamento das Máquinas e do Cyber Resilience Act

Características / Especificações

• Nome do sistema: CSP (módulo base CSP-C, módulos de expansão CSP-E)
• Entradas seguras módulo base: 20
• Módulos de expansão conectáveis: 6
• Nível de segurança: PLe / Categoria 4; SIL 3
• Largura módulo base: 45 mm
• Largura módulo de expansão: 22,5 mm
• Funções HMI: Display integrado, LEDs de estado, botão Function
• Interfaces: USB para configuração e diagnóstico (SafeCSP)
• Mecânica: Bornes removíveis para substituição rápida; seletor rotativo de endereço nos módulos de expansão
