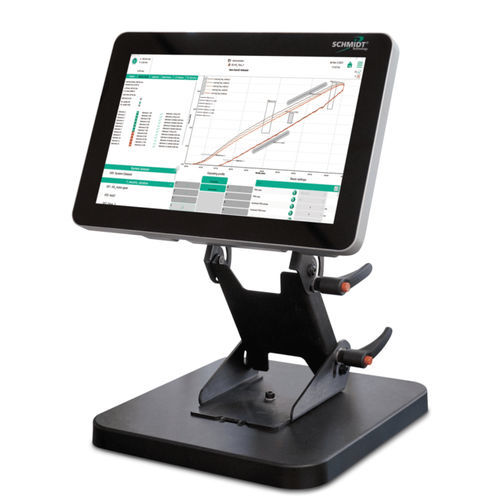

Unidade de controlo para rede 700

para prensacompactabidirecional

O SCHMIDT® PressControl 700 para estações de trabalho individuais é utilizado para o controlo e monitorização de processos de prensagem e união. Para além das tarefas de montagem precisas, a rápida aquisição de dados de processo extensivos e a troca de dados bidirecional estão a tornar-se cada vez mais importantes. O controlador em tempo real SCHMIDT® PressControl 700 comunica com os componentes do processo através do bus de campo rápido e de alto desempenho EtherCAT com uma taxa de transmissão de 100 Mbit/s e uma velocidade de transmissão de 0,5 ms. Desta forma, o controlo da prensa cumpre os requisitos para o processamento rápido de grandes volumes de dados. O salto para outros mundos de bus de campo é realizado através da utilização de gateways de bus de campo opcionais. A visualização do processo tem lugar diretamente no PressControl 700. Através da interface Ethernet, o controlo comunica com sistemas MES e PCs externos, bem como com o software SCHMIDT® PRC OPC UA, SCHMIDT® PRC FileXchange e SCHMIDT® PRC DataBase. O sistema de controlo de prensas foi concebido de forma optimizada para os sistemas de prensas SCHMIDT®. Graças ao PLC integrado, a visualização do processo, a melhor compatibilidade e desempenho possíveis são alcançados. Todos os componentes são testados e combinados entre si na rede e, portanto, estão prontos para uso imediato. Superfície do utilizador 10.1" Full HD multi-touch-screen configuração e definição de parâmetros através de "arrastar e largar" visualização compacta de todo o processo na vista inicial dimensionamento individual das janelas de processo (função splitter) comutável por idioma
