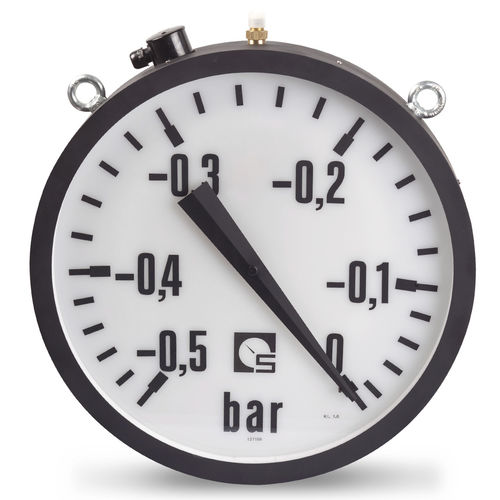

Manômetro com mostrador analógico R 630

com roscaem latãocom tubo de Bourdon

Um tubo dobrado circularmente está de um lado ligado a uma tomada e, do outro lado, está fechado. Quando há sobrepressão no interior do tubo bourdon, este estica-se para o exterior, se houver pressão negativa o tubo bourdon contrai-se para o interior. Este movimento da extremidade do tubo de bourdon é uma medida da pressão de entrada e é transportado para um segmento de engrenagem para a engrenagem do movimento. Com um manómetro de tubo bourdon pode medir fluidos, gases e vapores com uma pressão positiva até 1000 bar e uma pressão negativa até 1 bar. A precisão dos manómetros situa-se entre ± 0,1% e ± 2,5% do valor superior da gama. Material O tubo bourdon será feito à medida, de acordo com as necessidades específicas. Podem ser feitos de metal não ferroso e para materiais mais agressivos como o SS 316L ou Monel podem ser utilizados. Medidor de Tubo de Bourdon Classe 1,0 Tubo de Bourdon e ligação feita de latão Janela em vidro acrílico Caixa feita de alumina Anel de aço Roscagem 1/2″ BSP em cima ou fio especial a pedido
