Duas membranas onduladas finas e estanques ao ar formam a cápsula. Se houver pressão aplicada no interior da cápsula, esta expande-se com pressão positiva ou contrai-se quando é aplicada pressão negativa. Esta expansão e contracção da cápsula é uma medida para a pressão de entrada e é transportada para um segmento de engrenagem para a engrenagem do movimento.
Finalidades de aplicação

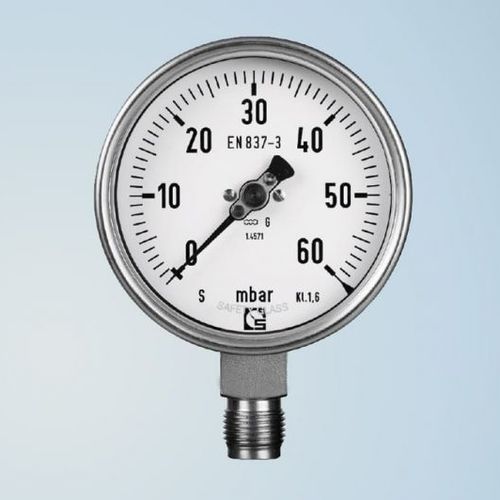

Com um manómetro de pressão em cápsula pode medir uma pressão positiva até 600 mbar e uma pressão negativa até 600 mbar. A precisão dos manómetros é de 1,6% ou 2,5 % do valor superior da gama.
Cápsula e ligação em aço inoxidável
Caixa de fecho de baioneta feita de aço inoxidável
Roscagem 1/2″ BSP
---
