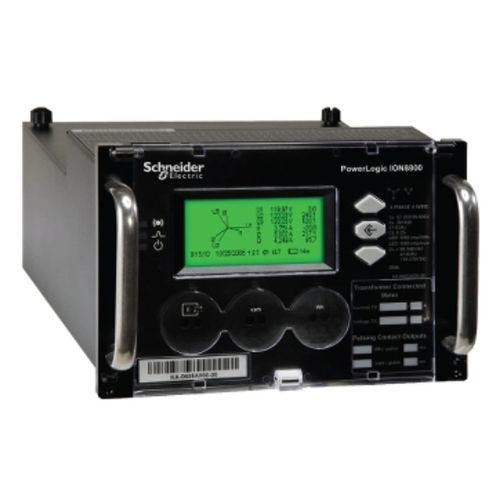

O medidor PowerLogic ION8800 está disponível em três modelos básicos diferentes:
O ION8800A é um medidor de energia/tarifa com monitorização da conformidade com a norma EN50160, captura de formas de onda e deteção de transientes.
O ION8800B é um medidor de energia/tarifa com monitorização de conformidade com a norma EN50160.
O ION8800C é um medidor básico de energia/tarifa.
As características padrão incluem uma porta ótica IEC61107, saídas digitais Form C, medição IEC 62053-22 classe 0,2S e alarme. As características opcionais incluem memória expandida, entradas digitais, saídas digitais Forma A e um módulo de comunicações substituível em campo capaz de suportar qualquer um ou todos os seguintes: porta RS-485/RS-232 selecionável, modem interno, porta Ethernet e fibra.
Características
Norma IEC DIN 43862 (montagem em bastidor de 19 polegadas) para fácil adaptação a sistemas existentes
Conector Essailec com pin-out comum de medição e pulsação de energia
Medição de alta precisão em conformidade com a norma IEC 62053-22 Classe 0,2S
Monitorização da conformidade da qualidade da energia: IEC61000-4-30 classe A, EN50160, IEC61000-4-7/4-15, CBEMA/ITIC
Deteção e captura de quedas e ondulações
Registo de formas de onda a 1024 amostras/ciclo; captura de transientes de 20 µs
Medições inter-harmónicas (ION8800A)
24 pontos de ajuste para alarmes de condição única/múltipla e funções de controlo com resposta de 1 segundo
O módulo de comunicação suporta: fibra, Ethernet, modem, RS-232/485, RS-485
Suporte de protocolo para Modbus RTU escravo/mestre, Modbus TCP escravo/mestre, DNP 3.0, MV-90, DLMS
Gateways Ethernet e de modem para 31 dispositivos na porta RS-485
Comunicações Ethernet de alta velocidade (opcional) com servidor Web integrado
Correio eletrónico para envio de registos de dados e notificação de alarmes
Tarifas múltiplas e tempo de utilização
---
