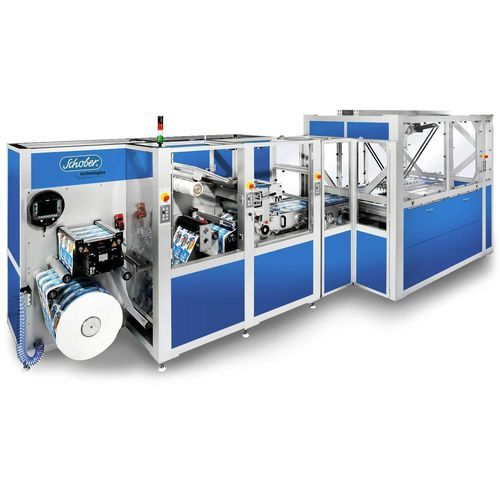

Máquina de corte rotativa RSM410 IML

de filme plásticopara folhasde etiquetas

Visão geral
O RSM410 IML é um sistema rotativo compacto de corte e estampagem projetado para processamento de etiquetas in-mould, etiquetas, bilhetes e embalagens. Oferece corte in-setting preciso e registro constante, com flexibilidade para pequenas e médias produções.

Tecnologia inovadora de acionamento híbrido VARICUT
O acionamento híbrido VARICUT combina movimentos contínuos e intermitentes durante o corte. O processamento em modo in-setting mantém o corte sempre em registro com a impressão, permitindo tratamento independente do formato de filmes impressos digitalmente e materiais de embalagem.

Principais benefícios

• Alta disponibilidade e flexibilidade de produção
• Tempos de setup curtos para trocas rápidas de produto
• Sem necessidade de cilindros magnéticos adicionais para novos formatos
• Otimizado para fluxos de trabalho de impressão digital

Tecnologia de corte rotativo comprovada
A máquina utiliza cilindros magnéticos de alta precisão e longa vida em unidades de corte de alto desempenho. Características dos cilindros magnéticos incluem:

• Configurações de pressão pré-definidas
• Rolamentos e blocos de suporte de alta precisão
• Sistema Gap Control para compensação precisa do desgaste do corte
• Elevação rápida centralizada do cilindro magnético para o cilindro de impressão (sem perda de registro)

Transporte do produto controlado por vácuo
O RSM possui uma correia de vácuo de superfície total para transportar as etiquetas IML cortadas. Um sistema multichamber de vácuo melhora o manuseio do produto e elimina ajustes frequentes por contorno, arranjo ou gramatura do material.

Manuseio seguro e eficiente (Spider)
A robotização e a automação permitem empilhamento e entrega contínuos e seguros. A entrega automatizada empilha produtos com a mesma impressão e lida de forma confiável com produtos aninhados ou de tamanhos mistos. Destaques:

• Velocidade contínua de linha até 50 m/min (configuração Spider típica)
• Placas pick & place dedicadas
• Diferentes tipos e formatos de produto capturados com segurança em velocidades sincronizadas e empilhados ininterruptamente em um sistema de caixa dupla

RSM IML-Twin Spider (opção de alto desempenho)
A configuração Twin Spider suporta larguras de linha maiores e velocidades superiores para processamento de alto desempenho:

• Larguras de linha até 1.000 mm
• Comprimentos de formato até 1.220 mm
• Velocidades de processamento até 100 m/min
• Operação contínua confiável com controle automático de registro e painel de controle intuitivo
• Tecnologia Twin-Sider para manuseio suave e eficiente do produto

Dispositivo antiestático
A unidade antiestática descarrega altas tensões usando eletrodos de descarga direcionados para evitar de forma confiável descargas eletrostáticas, independentemente do material ou da velocidade do processo.

Reduzir tempo de ajuste / Economizar material
O RSM permite re-registro automático durante trocas de bobina para economizar material e reduz significativamente os tempos de configuração da slitter.

Aplicações

• Etiquetas In-Mould (IML) para embalagens alimentares e recipientes técnicos
• Etiquetas, bilhetes e vários materiais de embalagem
• Processamento de filmes impressos digitalmente, filmes, papéis, cartão e não tecidos

Características / especificações técnicas

• Modelo / plataforma: RSM410 IML / MX-DIGI-VARICUT
• Tecnologia de acionamento: VARICUT hybrid drive (combina corte contínuo e intermitente em modo in-setting, sempre em registro)
• Características do cilindro magnético: configurações de pressão pré-definidas; rolamentos de alta precisão; Gap Control; elevação rápida centralizada
• Manuseio a vácuo: correia de vácuo de superfície total com sistema multi-câmara de vácuo
• Opções de manuseio robotizado: Spider / Twin Spider, empilhamento automatizado (pick & place)
• Velocidade contínua típica (configuração Spider): até 50 m/min
• Desempenho Twin Spider: largura de linha até 1.000 mm; comprimento de formato até 1.220 mm; velocidades de processamento até 100 m/min
• Materiais processados: filmes impressos digitalmente, materiais de embalagem, filmes, papéis, cartão, não tecidos
• Projetado para volumes de produção médios e pequenos de etiquetas In-Mould
