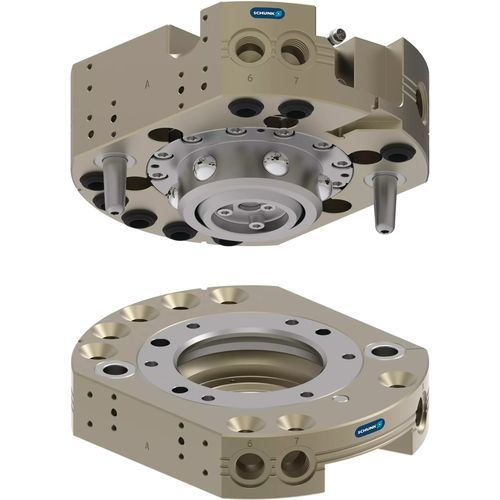

Trocador de ferramentas para robôs CPS

automáticocom atuador pneumático

Trocador de ferramentas de acionamento pneumático com função de auto-retenção em caso de perda de ar comprimido, a mola do pistão integrada assegura que a formação de folgas é minimizada. Vantagens - Os seus benefícios Ampla gama de tamanhos com 18 tamanhos, o CPS permite uma seleção óptima para cada aplicação Transmissão versátil de meios a extensa gama de módulos opcionais para a passagem de meios eléctricos e fluídicos amplia as possibilidades de aplicação do sistema de troca de ferramentas Durabilidade A utilização de aço endurecido e inoxidável em todas as peças funcionais aumenta a capacidade de carga e prolonga a vida útil Montagem simples A instalação é rápida e fácil utilizando placas adaptadoras padronizadas ou diretamente na interface mecânica O trocador automático de ferramentas CPS consiste em um mestre de troca (CPS-K) e um adaptador de troca (CPS-A). O CPS-K, que é montado no robô, acopla e desacopla o CPS-A, que é montado na ferramenta. O pistão de bloqueio acionado pneumaticamente assegura uma ligação fiável. Módulos opcionais adequados fornecem a ferramenta acoplada. 1 Carcaça Peso optimizado devido à utilização de uma liga de alumínio de alta resistência e com revestimento duro 2 Pistão Acionado pneumaticamente, assegura o bloqueio/desbloqueio do sistema 3 Mecanismo de bloqueio As peças funcionais são feitas de aço inoxidável endurecido. As esferas de bloqueio asseguram uma ligação rápida e segura. Auto-retenção durante a queda de ar comprimido. A mola integrada evita a formação de folga entre o master e o adaptador. 4 Passagens pneumáticas integradas Minimização do contorno de interferência. Também adequado para a transferência de vácuo. 5 Monitorização do sensor do dispositivo de bloqueio Opcional
