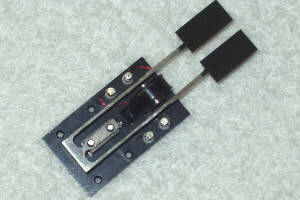

Chopper óptico CH-10

O helicóptero do garfo de afinação é um picador de luz FIXADO, accionado electromecanicamente. As palhetas ligadas aos dentes móveis de um garfo modulam um feixe de luz. O picador funciona à frequência de ressonância natural estabelecida pela massa efectiva do conjunto em movimento e pela constante de mola dos dentes. - Uma frequência fixa, entre 10 Hz e 6 kHz - Abertura até 10 mm - Tamanho pequeno/pequeno peso - Baixo custo - Resiste a choques e vibrações - Electrónica de accionamento de baixa potência - Resistente, sem peças de desgaste - Elevada fiabilidade, longa duração - Estabilidade de alta frequência (até 0,005%) - Estabilidade de alta amplitude (<0,01%) - Operação de vácuo (a 10-10 Torr) 1 - Funcionamento a alta/baixa temperatura (temperaturas criogénicas até 200 C) 1 - Operação livre de nervosismo - Sem interferência electromagnética irradiada (EMI) - Sinal de referência disponível - As palhetas metálicas são standard, espelhos, prismas ou lentes opcionais 1 - Palheta única para helicóptero de feixe alternativo 1 A frequência de corte varia de 10 Hz a 6 KHz, aberturas até 15mm são práticas nas frequências mais baixas (abaixo de 100 Hz), 0,5mm a 3 KHz e 0,2mm a 6 KHz. Se o tamanho do feixe estiver a limitar a velocidade do helicóptero, considerar focalizar no helicóptero para reduzir o tamanho do feixe. A amplitude do movimento do helicóptero é inversamente proporcional à sua frequência. Palhetas escuras ou brilhantes são padrão; espelhos, lentes ou grelhas opcionais. Baixo custo, tamanho compacto, peso leve e vida útil praticamente ilimitada tornam os picadores de garfos de afinação especialmente adequados para aplicações dedicadas, OEM, incorporados num instrumento ou sistema, e para sistemas portáteis.
