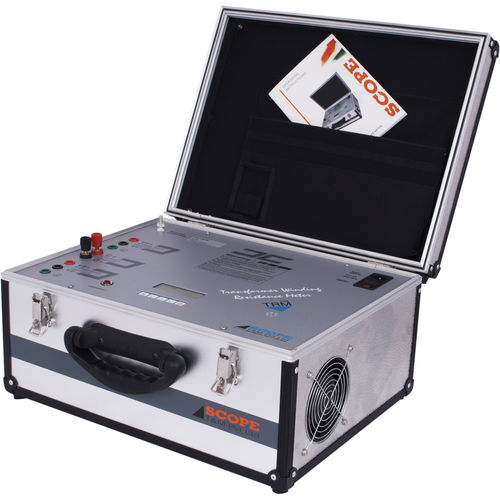

Testador de resistência TRM 104

para enrolamento estatóricopara transformadorportátil

O TRM104 é um medidor portátil de resistência de enrolamento, concebido para trabalhar em centrais eléctricas de MAT em tensão. Os valores de resistência do enrolamento de grandes transformadores até 500 MVA e máquinas rotativas são diretamente visualizados. O medidor está protegido contra a fem de retorno provocada por grandes enrolamentos indutivos. Um LCD de 4 linhas retroiluminado com um menu de fácil utilização configura o instrumento para o teste. As resistências dos enrolamentos e as mensagens de segurança também são apresentadas neste ecrã. É possível medir a resistência de dois enrolamentos em simultâneo. O medidor contém uma fonte de alimentação especial para uma rápida estabilização dos resultados do teste. Uma fonte de alimentação de 30V DC, 10 Amp, controlada estrategicamente por meios digitais, passa a corrente selecionada através do enrolamento. Amplificadores de instrumentação de precisão lêem a tensão desenvolvida através dos enrolamentos e os valores óhmicos são diretamente visualizados. A utilização do método clássico de 4 fios de Kelvin assegura uma medição fiável. A gestão térmica especialmente concebida da fonte de energia permite a medição durante períodos mais longos, quando são testados transformadores de geradores ligados em delta. O TRM é capaz de identificar a interrupção da corrente injectada durante a mudança de tap do OLTC. Um alarme sonoro durante a injeção de corrente garante a segurança do operador durante a medição. Os valores da resistência do enrolamento de grandes transformadores até 500 MVA e de máquinas rotativas são diretamente visualizados. Medidor portátil de resistência de enrolamento, concebido para trabalhar em centrais eléctricas de MAT em tensão. Protegido contra os campos electromagnéticos gerados por grandes enrolamentos indutivos. Um LCD de 4 linhas retroiluminado com um menu de fácil utilização configura o instrumento para o teste. As resistências dos enrolamentos e as mensagens de segurança também são apresentadas neste ecrã.
