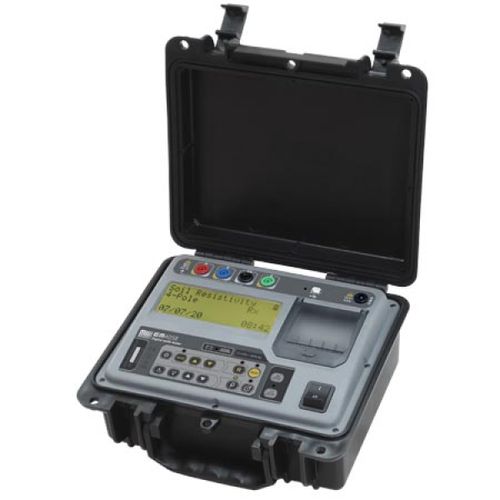

Testador de resistência de terra EM 4058

de tensãode instalação elétricaindustrial

O medidor de terras EM-4058 é um instrumento digital, controlado por microprocessador, que permite medir a resistência de terra e a resistividade do solo (utilizando o método de Wenner), bem como detetar tensões parasitas presentes no solo. Este instrumento é adequado para medir sistemas de terra em subestações de energia, indústrias, redes de distribuição, etc., de acordo com a norma IEC 61557-5. Para testar convenientemente o sistema de terra, o EM4058 permite efetuar medições utilizando a corrente de teste cuja frequência pode ser selecionada pelo operador (270 Hz, 570 Hz, 870 Hz, 1170 Hz ou 1470 Hz). Por um lado, a frequência mais baixa permitirá analisar o comportamento do sistema de terras em relação às correntes de defeito de frequência industrial, enquanto que, por outro lado, a medição realizada com a frequência mais alta mostrará melhor o comportamento em relação às correntes eléctricas causadas por raios e oferecerá uma imunidade muito elevada em relação às tensões de interferência que costumam estar presentes nos solos, especialmente perto das subestações. O instrumento dispõe de quatro gamas que se seleccionam automaticamente, cobrindo medições desde 0,01 Ω até 20 kΩ, o que permite obter medições muito precisas para qualquer tipo de solo. Durante a medição da resistividade do solo, o operador pode indicar a distância entre picos para que o equipamento aplique a fórmula de Wenner e mostre diretamente o valor da resistividade. CARACTERÍSTICAS Medição da resistência do solo Resistividade do solo (método de Wenner) Elevada rejeição de tensões espúrias
