Sistema de medição de descarga parcial 3i

para painel de distribuição baixa-tensãoportátil

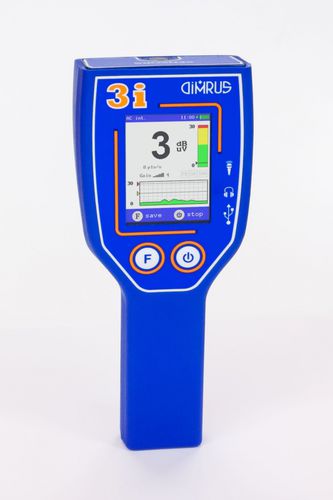

SISTEMAS DE COMUTAÇÃO E DE CONTROLO DE CABOS. O dispositivo portátil polivalente 3i (Indicador Intelectual de Isolamento) destina-se à monitorização em linha eficaz do isolamento de equipamentos de alta tensão. O aparelho 3i mede e analisa as descargas parciais (DP). Para uma medição eficaz das DP e rejeição do ruído, são utilizados dois tipos de sensores no dispositivo: o sensor acústico e o sensor TEV. Ambos os sensores estão integrados na caixa do dispositivo, pelo que não necessitam de quaisquer cabos de ligação. O dispositivo é fornecido numa caixa metálica resistente; no painel frontal encontra-se o ecrã colorido e dois botões: o botão de alimentação e o botão de função. CARACTERÍSTICAS O dispositivo polivalente 3i destina-se à estimativa em linha do estado do isolamento dos seguintes equipamentos - Aparelhagem de 6 - 35 kV de vários modelos; - Terminações e juntas de cabos; - Equipamentos de alta tensão isolados a gás (Gas-Insulated switchgear (GIS)) de qualquer tensão nominal. - Os depósitos de transformadores de potência, disjuntores, etc.
