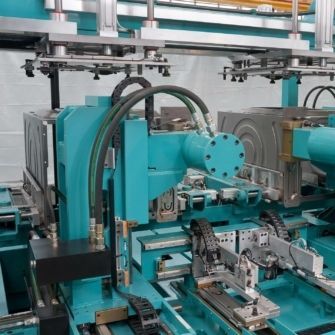

Linha de produção de peças metálicas

automáticade alta velocidadecontínua

Visão geral
Linha de prensa e montagem Scott para carcaças de máquina de lavar. Projetada para produção de alto rendimento, com prensa 800T que apresenta tempo de ciclo rápido de 4,5 s (sem fundação), conforme configuração. Duas opções de alimentação: em pilha ou a partir de bobina. Linha com sistema de segurança inteligente conforme requisitos CE.

Automática

• Operações de prensa e clinch totalmente automáticas para conjuntos de carcaça.
• Configuração da linha: unidade de prensa de soldagem mais cinco prensas ligadas em linha para produção contínua.
• Alimentação de material: opção alimentação por pilha ou por bobina conforme necessidade de produção.
• Linha de clinch: ferramentas BTM e mecanismo hidráulico e mecânico projetado pela Scott.

Velocidade

• Comprimento total do equipamento: 44 m.
• Tempo de ciclo da linha: até 12 segundos (dependendo da configuração).
• Tempo de ciclo da prensa 800T: aprox. 4,5 s (sem fundação), dependendo da configuração.

Segurança

• Portas de proteção deslizantes transparentes conectadas à máquina e travadas por bloqueios de segurança; monitoradas por PLC de segurança.
• Outras aberturas protegidas por cortinas fotoelétricas para atender aos padrões de segurança exigidos.

Estabilidade

• Projeto estrutural padrão, avançado e estável desenvolvido pela Scott.
• Posicionamento automático de ferramentas para setups e trocas reprodutíveis.
• Pegada compacta das prensas; em configuração padrão normalmente não exigem fundações especiais.

Ruído

• Nível de ruído operacional típico: aproximadamente 80 dBA.

Características / especificações técnicas

• Nome comercial: Linha de prensa e montagem para carcaças de máquina de lavar.
• Prensa 800T: tempo de ciclo informado 4,5 s (sem fundação) — conforme configuração.
• Composição da linha: unidade de prensa de soldagem + 5 prensas em linha.
• Opções de alimentação: alimentação por pilha ou por bobina.
• Linha de clinch: ferramentas BTM; mecanismo hidráulico e mecânico projetado pela Scott.
• Comprimento total do equipamento: 44 m.
• Tempo de ciclo de produção (linha): até 12 s dependendo da configuração.
• Segurança: portas de proteção deslizantes com travamento, monitorização por PLC de segurança, cortinas fotoelétricas nas aberturas.
• Nível de ruído: ~80 dBA.
• Pegada da prensa: compacta; tipicamente não requer fundação especial em configuração padrão.
