Introdução
Seal Master Corporation é um líder na engenharia personalizada de vedações e bolsas infláveis totalmente moldadas e reforçadas com tecido, projetadas para aplicações industriais, regulamentadas e exigentes. Este guia apresenta uma visão geral dos fatores críticos que afetam o projeto de vedações infláveis: geometria, configurações, geometria da aplicação, conexões de ar, sistemas de retenção, dispositivos de controlo, considerações ambientais e construção/materiais.

Geometria
As vedações infláveis Seal Master operam e inflaram em três direções principais: axial (normal ao plano de montagem), radial‑para dentro e radial‑para fora. Cada direção tem parâmetros de desempenho como altura de inflamento (curso) e raio de curvatura admissível da linha central. Esses parâmetros são influenciados pela geometria da secção transversal da vedação.

Configurações típicas de vedações infláveis
Existem muitas configurações de secção transversal desenvolvidas para atender a uma ampla gama de requisitos industriais, de investigação e militares. Os perfis são selecionados pelo seu desempenho em direções específicas de inflamento e são diferenciados pelo método de retenção.

Tipos comuns de retenção / configurações

• Tipo Snap-In: Base em estilo rabo de andorinha que encaixa numa ranhura de retenção correspondente. Instalação e substituição rápidas; o retentor fornece suporte e proteção.
• Tipo Bond-In: Instalado numa ranhura de parede direita e colado no lugar; útil quando se prefere montagem colada.
• Tipo Encapsulated: Vedação capturada por barra ou canal especialmente formado; um tubo inflável aciona uma sola de borracha sólida para a superfície de contacto.
• Tipo Fasten: Utiliza fixadores metálicos (barras, pinos, clipes) que podem ser soldadas por pontos ou aparafusadas à superfície de montagem.
• Tipo Recessed Groove: Geralmente usado em diâmetros menores em modos radiais e mantido por tensão/força; pinos podem ser usados para diâmetros maiores.
• Tipo Drop-In: Projetado para ser inserido numa ranhura ou folga e retido pela gravidade e geometria sem dispositivos adicionais de fixação.

Defina a geometria da sua aplicação
DuAS considerações principais determinam o perfil da vedação: geometria e ambiente. Definir a geometria inclui o espaço de montagem disponível, o curso necessário, como a vedação será posicionada e a função mecânica. Um esboço ou desenho da aplicação é muito útil para determinar o perfil e a abordagem de montagem adequados.

Conexões de ar típicas
As conexões de ar são moldadas de forma integral nas vedações infláveis Seal Master, proporcionando alta resistência e integridade de construção. A localização da base e o acesso à alimentação de ar devem ser considerados durante o projeto.

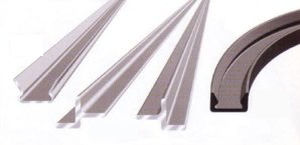

Sistema de retenção da vedação inflável
Uma instalação correta é essencial. Um retentor deve manter a vedação no lugar, permitir inflar/desinflar livremente e proteger a vedação contra danos. Seal Master pode fornecer retentores metálicos ou elastoméricos em forma de tira ou circular. Alternativamente, as vedações podem ser retidas por ranhuras usinadas na aplicação.

Dispositivos de controlo
Algumas aplicações exigem operação controlada ou cíclica. As soluções de controlo podem incluir caixas de controlo, válvulas, reguladores, manómetros, alarmes e compressores. Seal Master pode fornecer dispositivos de controlo para aplicações que os exijam; tais dispositivos são usados, por exemplo, para operar vedações em veículos de resgate de emergência ou outros sistemas críticos de processo.

Considerações ambientais da aplicação
As condições ambientais orientam a seleção de compostos elastoméricos e do reforço têxtil. As condições a registar incluem faixa de temperatura, exposição química, abrasão, exposição a UV, ozono e outras tensões mecânicas. A seleção de materiais é feita em colaboração entre o cliente e os engenheiros Seal Master com base nas necessidades da aplicação.

Construção e materiais
As vedações infláveis Seal Master são fabricadas sob medida, reforçadas com tecido e moldadas integralmente, em vez de simples extrusões. São utilizadas múltiplas combinações de elastómeros e tecidos de reforço para atender a desafios geométricos e ambientais. Os elastómeros e tecidos típicos são listados abaixo.

Elastómeros típicos usados

• Butyl
• Cloropreno
• Epicloroidrina
• Etileno‑Propileno
• Hidrocarboneto fluorinado (Viton®)
• Borracha natural
• Nitrilo (Buna N)
• Poliuretano
• Silicone
• Estireno‑Butadieno (SBR)

Tecidos de reforço típicos

• Dacron
• Kevlar®
• Nomex®
• Nylon

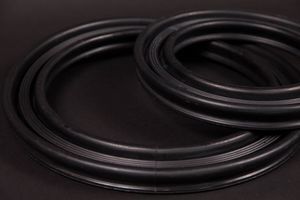

Vedações infláveis personalizadas
Seal Master produz vedações infláveis projetadas sob medida; milhares de perfis únicos foram desenvolvidos para atender a requisitos variados. O perfil específico, os materiais e o método de retenção são determinados pelos requisitos de desempenho da aplicação.

Características / Especificações técnicas

• Manufacturer: Seal Master Corporation
• Product type: Fabric-reinforced, fully molded inflatable seals and bags
• Typical inflation directions: axial, radial-in, radial-out
• Retention options: Snap-In, Bond-In, Encapsulated, Fasten, Recessed Groove, Drop-In
• Air connections: integrally molded into the seal
• Control devices: valves, regulators, gauges, alarms, compressors (available when required)
• Typical elastomers: Butyl, Chloroprene, Epichlorohydrin, EPM, Viton®, Natural Rubber, Nitrile, Polyurethane, Silicone, SBR
• Typical fabrics: Dacron, Kevlar®, Nomex®, Nylon
• Customization: profiles are custom engineered to application geometry and environment; thousands of unique configurations exist
