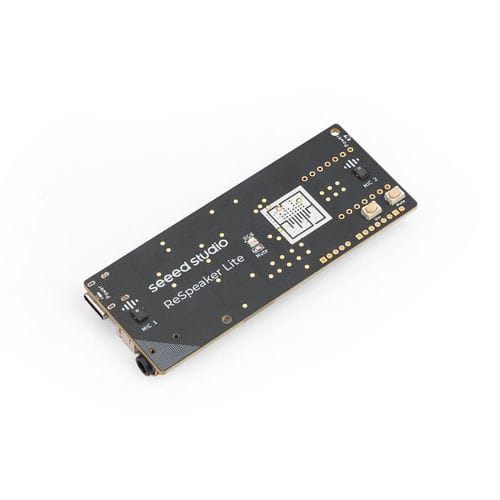

Placa eletrônica de áudio ReSpeaker Lite 2-Mic

Visão geral
O ReSpeaker Lite 2-Mic Array Voice Kit é um kit de desenvolvimento de assistente de voz open source baseado no chipset de áudio XMOS XU316 e num módulo XIAO ESP32S3 pré-soldado. Combina uma matriz dupla de microfones digitais com processamento de voz a bordo para captura de fala em campo distante, supressão de ruído e execução local de algoritmos de áudio. O kit suporta integração com Home Assistant via ESPHome para aplicações de automação residencial e assistentes de voz.

Principais características

• Controlador ESP32 pré-soldado: XIAO ESP32S3 montado via pinos I2S para desenvolvimento sem solda.
• Matriz de dois microfones: dois microfones digitais para captura de voz em campo distante até 3 m.
• Algoritmos de áudio a bordo: XMOS XU316 fornece NLU e processamento de áudio incluindo cancelamento de interferências, cancelamento de eco acústico, supressão de ruído e AGC.
• Compatível com open source: suporta Arduino, PlatformIO, MicroPython e CircuitPython.
• Integração com assistente de voz: compatível com Home Assistant via ESPHome; suporta integrações com Amazon Alexa e Google Assistant.
• Feedback LED RGB: LED RGB programável WS2812 para indicação de estado.

Visão geral do hardware
A placa inclui microfones duplos, indicadores de energia, iluminação RGB, função mute, botões de usuário, alimentação USB Type-C, conector de alto-falante e tomada de fone de ouvido de 3,5 mm. A arquitetura associa o núcleo de áudio XMOS XU316 a um módulo XIAO ESP32S3 para conectividade sem fio e controlo.

Aplicações
Adequado para alto-falantes inteligentes e assistentes virtuais, prototipagem de processamento de áudio, sistemas de conferência, dispositivos controlados por voz, detecção de palavras-chave e wake-word.

Especificações técnicas

• Chip principal: XMOS XU316
• Microfones digitais: 2 microfones digitais de alto desempenho
• Sensibilidade: -26 dBFS
• Acoustic Overload Point: 120 dBL
• SNR: 64 dBA
• Alimentação: USB 5V ou 5V externo
• Dimensões (matriz): 35 × 86 mm
• Saída de áudio: conector para alto-falante / jack para fone 3,5 mm
• Taxa máxima de amostragem: 16 kHz
• Suporte de alto-falante: suporta alto-falantes com amplificador de 5W
• Processador XIAO ESP32S3: ESP32-S3R8 (Xtensa LX7 dual-core, até 240 MHz)
• Sem fio: Wi‑Fi 2.4 GHz; BLE: Bluetooth 5.0, Bluetooth Mesh
• Memória on-chip (XIAO): 8M PSRAM & 8MB Flash
• Interfaces (XIAO): 1× UART, 1× IIC, 1× IIS, 1× SPI, 11× GPIO (PWM), 9× ADC, LED de usuário, LED de carga, botões reset e boot
• Dimensões XIAO: 21 × 17.5 mm
• Alimentação (XIAO): entrada Type‑C 5V; entrada BAT 4.2V; tensões operacionais: Type‑C: 5V @ 19 mA; BAT: 3.8V @ 22 mA; corrente de carga: 100 mA
• Baixo consumo (alimentação 3.8V): modem-sleep ~25 mA; light-sleep ~2 mA; deep sleep ~14 µA
• Consumo Wi‑Fi ativo: ~100 mA
• Consumo BLE ativo: ~85 mA
• Temperatura de funcionamento: -40°C a 65°C
