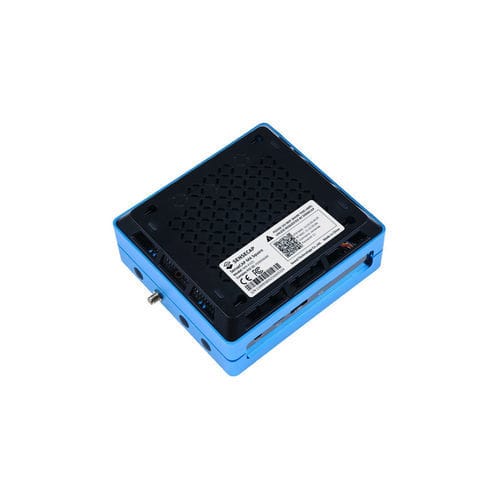

Computador edge SenseCAP M4 Square

de mesaIntel® Celeron® J4125Display Port

Visão geral
O SenseCAP M4 Square é um gateway edge projetado para executar múltiplas aplicações Web 3.0 e IoT. Suporta implantação de CUMULUS FluxNode, Helium light hotspot e outras dApps através de um dApp center, fornecendo computação descentralizada e cobertura de longo alcance LoRa/LoRaWAN.

Principais características

• Plug and Play: Implantação sem código para configurar múltiplas dApps sem configuração manual do ambiente.
• Suporte multi-dApp: Implante apps a partir do dApp center SenseCAP; atualmente suporta Flux e Helium, com mais dApps planejadas.
• Serviço em nuvem: Ferramentas de nuvem centralizadas para compra, implantação, gestão do ciclo de vida do dispositivo, configuração por Bluetooth e monitoramento.
• Desempenho: Intel® Celeron® J4125 (2.0–2.7 GHz), 4 núcleos / 4 threads; TPM 2.0 integrado e chip criptográfico ECC608 para autenticação segura.
• Baixo consumo: Consumo típico ≈ 10 W (~7.2 kWh/mês).
• Segurança: TPM 2.0 e ECC608 protegem contra ameaças de software e acesso não autorizado.

Visão geral do hardware
O SenseCAP M4 Square integra um processador Intel® Celeron® J4125 quad-core com coprocessador RP2040, portas duplas 2.5GbE, interfaces wireless múltiplas, saída de vídeo 4K, SSD interno de 512 GB e várias opções de expansão.

CUMULUS FluxNode — Etapas de implantação Plug and Play

• Passo 1: Ligar e conectar à internet
• Passo 2: Instalar e entrar no SenseCAP Hotspot App
• Passo 3: Emparelhar o App com o SenseCAP M4 via Bluetooth
• Passo 4: Inserir informações do FluxNode e iniciar a implantação; o dispositivo implantará o FluxNode automaticamente

Helium Light Hotspot — Etapas de configuração

• Passo 1: Ligar e conectar à internet
• Passo 2: Instalar e entrar no SenseCAP Hotspot App
• Passo 3: Emparelhar o App com o SenseCAP M4 Square via Bluetooth
• Passo 4: Instalar a dApp Helium, configurar localização e antena, e submeter as informações ao Helium

Alimentação e notas operacionais
O consumo típico é de 10 W (≈7.2 kWh/mês). Com um preço médio global de eletricidade de $0.144/kWh, equivale a ~ $12.61 por ano. Versões rádio disponíveis: US915 e EU868. Certificações: FCC, CE.

Itens incluídos

• SenseCAP M4 Square ×1
• Antena LoRa ×1
• Manual do usuário ×1
• Adaptador de energia internacional ×1
• Adesivo SenseCAP ×2

Especificações técnicas

• Processador: Intel® Celeron® J4125 (2.0–2.7 GHz)
• Coprocessador: Raspberry Pi RP2040 (Dual-core Arm Cortex M0+)
• Frequência LoRa: EU868 863–870 MHz / US915 902–928 MHz
• Antena: LoRa 3 dBi antena externa com base
• Gráficos: Intel® UHD Graphics 600 (250–750 MHz)
• Memória: LPDDR4 8 GB
• Armazenamento: SSD interno 512 GB
• Wireless: Wi‑Fi 802.11 a/b/g/n/ac @ 2.4/5 GHz HT160
• Rede: Intel® 226-V PCIe 2.5GbE LAN, Wake-On-LAN, PXE
• Áudio: Conector combo microfone + headphone
• USB: 2× USB 2.0 Type-A, 1× USB 3.1 Type-A, 1× USB 3.1 Type-C
• Vídeo: HDMI 2.0a / DP1.2a até 4096×2160 @ 60Hz
• Expansão: M.2 Key B (2242/2280): SATA III, USB2.0, UIM; M.2 Key M (2242/2280): PCIe 2.0 ×4; Micro SD, socket SIM, SATA III
• Temperatura de operação: 0°C a 45°C
• Temperatura de armazenamento: -20°C a 60°C
• TPM: TPM 2.0 integrado
• Alimentação: Jack DC 5.5/2.1 mm ou Type-C PD (Jack DC 12–19V, Type-C 15V)
• Dimensões: 130 × 120 × 50 mm
• Certificações: FCC, CE
