Microscópio infravermelho NIR

para pesquisapara semicondutorde infravermelho próximo

Visão geral

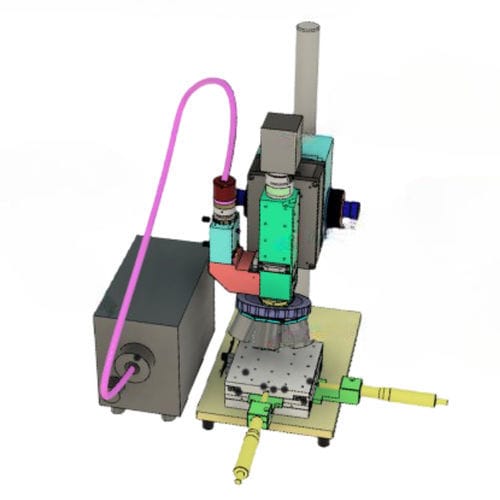

Este microscópio NIR está configurado para imagiologia no infravermelho próximo de wafers de silício pelo verso. As demonstrações e os conjuntos de dados focalizam a comparação de comprimentos de onda e os fluxos de trabalho de processamento de imagem aplicáveis à inspeção e à pesquisa em semicondutores.

Vídeo de avaliação
O vídeo de avaliação apresenta uma linha temporal da imagem do verso do wafer e exemplos de processamento de imagem:

• 0 s: Superfície traseira do wafer de silício
• 7 s: Imagem do padrão a 1100 nm
• 16 s: Imagem do padrão a 1100 nm após processamento
• 27 s: Imagem do padrão a 1300 nm
• 38 s: Imagem do padrão a 1550 nm

Imagens de comparação
Comparação lado a lado de imagens do verso do wafer adquiridas a 1100 nm, 1300 nm, 1450 nm e 1550 nm para ilustrar contraste e visibilidade de características conforme o comprimento de onda.

Imagens incluídas

• Carrossel de imagens com múltiplos slides mostrando o microscópio e imagens do wafer (Slide1 a Slide16)
• Imagens de comparação rotuladas bawah1, bawah2, bawah3 ilustrando os padrões do verso do wafer

Características / Especificações técnicas

• Comprimentos de onda comparados: 1100 nm, 1300 nm, 1450 nm, 1550 nm
• Inclui demonstração de processamento de imagem (exemplo em 16 s no vídeo de avaliação)
• Materiais visuais: carrossel com várias lâminas e arquivos de comparação rotulados
• Vídeo de demonstração disponível mostrando a linha temporal e os resultados processados da imagiologia NIR
