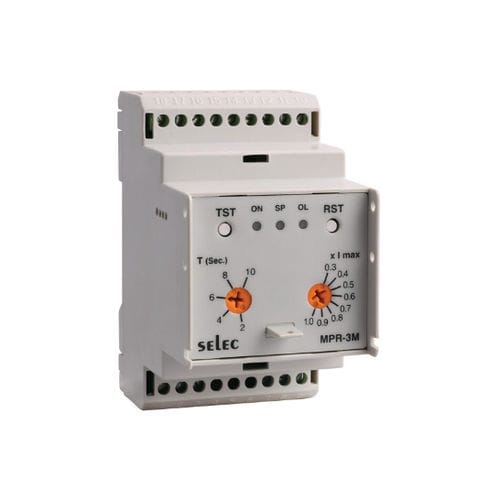

Relé de proteção de sobrecorrente MPR-3M series

de subcorrentede sobrecargade sequência de fases

Monitores: Perda de fase, desequilíbrio de fase, sequência de fases, corrente de sobrecargas, corrente de sub / sobrecargas Adequado para motores 1Ø ou 3Ø. Precisão: 5% do valor estabelecido. 2 C/O (DPDT) relé de saída. Teste automático / remoto disponível. Alimentação auxiliar: 230V AC ± 15%. Ou 415V AC ±15% Especificações Parâmetro de medição - Corrente de sobrecarga, assimetria de fase, falha de fase e sequência de fase, sob corrente Ligação eléctrica - 3Ø-3W Ecrã - 3 Indicação LED Trip Setting - Desbalanceamento de fase: 50% da Corrente Motora (Fixa), T(seg) Definição: 2 , 4, 6 , 8 ,10 Sec Curva de Tempo de Viagem em Gráfico de Curva de Viagem de Sobrecarga, Sob Corrente: 50% da Corrente Motora, X Imax: Para seleccionar a classificação da corrente motora Intervalos de tempo - Viagem monofásica: 5sec, Fase Unbalace: 5sec, Sequência de fases: 5sec, Viagem de sobrecarga: As Per (Curva IDMT) , Em viagem actual: 5 Sec Montagem do CT - 10A, 40A, 80A Precisão - Viagem: ±5% do valor estabelecido, Tempo: ±5% do ajuste ±100ms Contacto de saída - 2 C/O (DPDT ) Classificação de saída - NC: 5A @ 240V AC , NO: 5A @ 240V AC Tensão de alimentação - 230V AC ±15% ,415V AC (±15%) Tamanho - 52,5mm Tipo de montagem - Montagem em calha DIN
