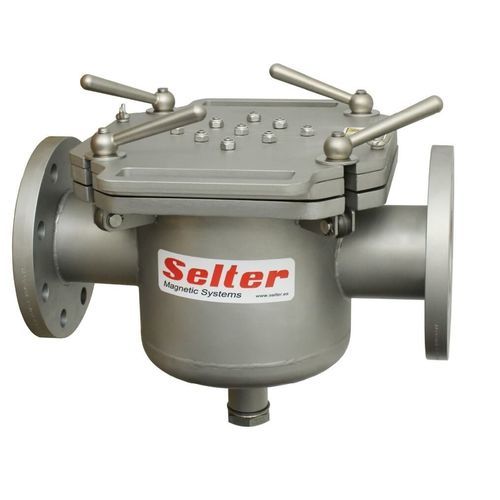

Filtro para líquidos 20.54.320-100

de partículashidráulicode cartucho

Descrição
Usados para extrair partículas férricas de produtos líquidos e para proteção de circuitos hidráulicos e sistemas de refrigeração. Disponíveis em versões de parede simples e dupla, com diferentes capacidades e códigos de modelo identificáveis.

Filtros magnéticos de parede simples
CÓDIGO | Capacidade (l/min) | A (mm) | B (mm) | C (mm) | nº barras | Pressão | Peso (Kg)
20.54.320-100 | 300 | 206 | 316 | 211 | 9 | 10 bar | 29
20.54.321-100 | 375 | 256 | 366 | 211 | 14 | 10 bar | 31
20.54.322-100 | 475 | 306 | 416 | 228 | 19 | 10 bar | 52

Filtros magnéticos de parede dupla
CÓDIGO | Capacidade (l/min) | A (mm) | B (mm) | C (mm) | nº barras | Pressão | Peso (Kg)
20.54.300-100 | 300 | 256 | 366 | 228 | 9 | 10 bar | 39
20.54.301-100 | 375 | 306 | 416 | 228 | 14 | 10 bar | 54
20.54.302-100 | 475 | 324 | 466 | 228 | 19 | 10 bar | 60

Características padrão

• Flange tipo EN1092-1
• Carcaça: Aço inoxidável AISI 304
• Pressão máxima: 10 bar
• Junta de vedação em neoprene
• Tratamento de superfície: jateado
• Componente magnético: ímãs permanentes de neodímio grau N52
• Valor de indução magnética na superfície das barras > 12.000 gauss

Especificações técnicas

• Aplicações: separação de partículas férricas em líquidos, circuitos hidráulicos, sistemas de refrigeração
• Formatos disponíveis: parede simples e parede dupla (códigos e dimensões listados acima)
• Capacidades (l/min): 300, 375, 475
• Número de barras magnéticas: 9, 14 ou 19 conforme o modelo
• Material da carcaça: AISI 304
• Flange: EN1092-1
• Pressão de trabalho: até 10 bar
• Vedação: junta em neoprene
• Tipo de ímã: Neodímio N52 (indução superficial > 12.000 gauss)
• Acabamento de superfície: jateado

Informações adicionais
Acabamentos especiais e tamanhos disponíveis mediante solicitação.
