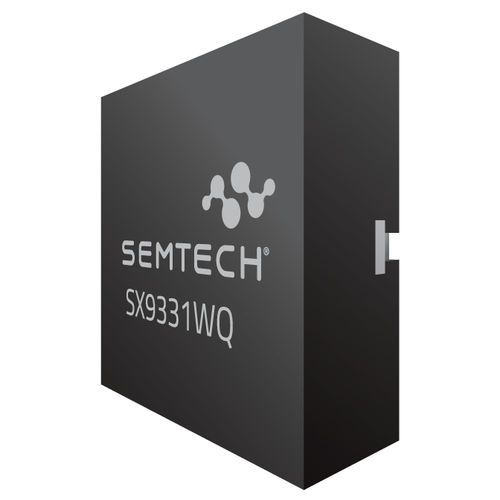

Sensor de proximidade capacitivo SX9331WQ

quadradoserialprogramável

O SX9331WQ é um sensor de proximidade capacitivo inteligente de 5 canais para deteção humana inteligente, bem como para outras aplicações de proximidade e tácteis exigentes. Possui um Motor Humano Inteligente único que é capaz de discriminar com precisão entre um objeto inanimado e o corpo humano. Funcionando diretamente a partir de uma tensão de alimentação de entrada de 2,7-3,6 V, o SX9331WQ envia os seus dados através do bus de série I2C. A porta do bus de comunicação série I2C é compatível com o controlo do anfitrião de 1,8 V para comunicar a deteção/proximidade do corpo e facilitar o ajuste dos parâmetros. Após a deteção de proximidade, a saída NIRQ é activada, permitindo ao utilizador determinar a distância relativa de proximidade ou simplesmente obter uma indicação de deteção. O SX9331WQ inclui um controlador de auto-calibração no chip que efectua regularmente ajustes de sensibilidade para manter o desempenho máximo numa ampla variação de ambientes de temperatura, humidade e ruído, proporcionando um desenvolvimento simplificado do produto e um desempenho melhorado. Caraterísticas 2.tensão de alimentação de entrada de 7-3,6 V Até 5 entradas de sensores capacitivos de alto desempenho Motor humano inteligente patenteado no chip Resolução de capacitância até 1aF Compensação de desvio de capacitância até 300pF Múltiplos limiares por entrada de sensor Configurações separadas por entrada Calibração automática Até 2 accionadores de LED Até 20mA de corrente de dissipação por IO Controlo de intensidade (PWM de 256 passos) Consumo de energia ultra-baixo Modo ativo: 27 uA Modo de espera: 7 uA Modo de espera: 1,1 uA Interface série I2C 2 sub-endereços selecionáveis por pino Interrupção programável ou pino de estado em tempo real -operação de 40°C a +105°C
