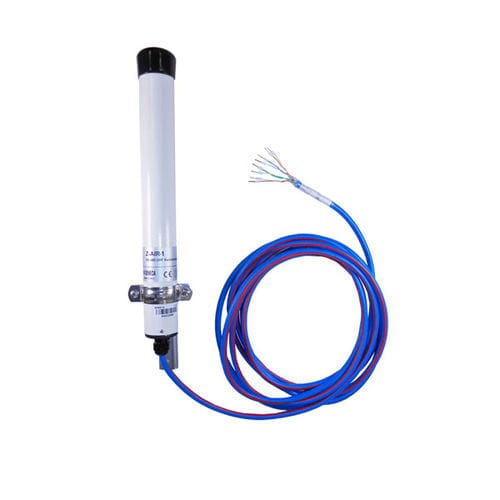

Módulo de modem sem fio Z-AIR-1

de comunicaçãopara a indústriaintegrado

O Z-AIR-1 é um modem de rádio IP65 com interface de série RS485 e antena incorporada, adequado para aplicações no exterior. O módulo funciona numa banda UHF de 868 - 870 MHz com sub-bandas canalizadas de 25 kHz ou 50 kHz. O Z-AIR-1 em utilização livre não necessita de comunicação de utilização/emprego de frequência de acordo com a recomendação ERC70-3. A integração do modem rádio com a antena melhora consideravelmente a eficiência do sistema, eliminando as perdas de ligação que são penalizadas nas altas frequências. Ao contrário do seu antecessor (Z-AIR), esta variante está em conformidade com a Diretiva 2014/453/UE RED e oferece vários modos de funcionamento: ponto a ponto, ponto a multiponto, difusão e ModBUS nos modos mestre/escravo ou multi-mestre, programáveis por software. Estes modos fazem do Z-AIR-1 um produto flexível adequado a uma vasta gama de aplicações industriais. Fonte de alimentação: - 9 - 32 Vdc Largura de banda: - 868 - 870 MHz Alcance: - Até 7 km em campo aberto com a antena diretiva em posição dominante Taxa de dados: - 9.600 bps (@ 25 kHz); 19.200 bps (@ 50 kHz) Modos de funcionamento - Ponto-a-ponto, Ponto-a-multiponto, difusão, digirepetear; gráficos de encaminhamento suportados para reencaminhamento Comunicação via RS485 - A porta de série vem configurada de fábrica para 9.600 bps (Baud Rate) 8N1, configuração ponto-a-ponto e ponto-a-multiponto. Se for necessário programar o instrumento com um modo de funcionamento/taxa de transmissão/protocolo diferente, é necessário ter um conversor RS485/USB (consulte a TAB. Acessórios). Se necessitar que o aparelho seja configurado no modo 8N2, faça um pedido explícito nas notas de encomenda. Antena: - λ/2 incorporada Modulação: - 9K00F1D (@ 25 kHz); 18K00F1D (@ 50 kHz) Temperatura de funcionamento: - -30..+60 °C
