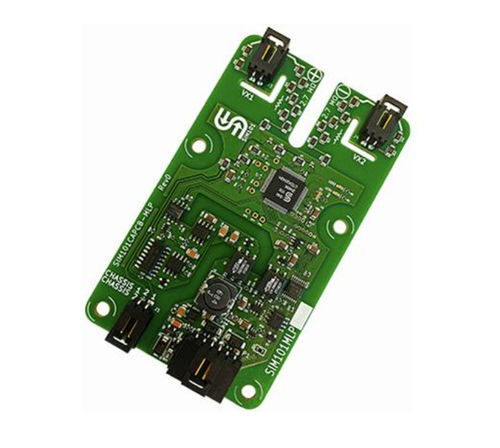

Dispositivo supervisor de isolamento SIM100MLP

O SIM100MLP da Sensata | Sendyne é o primeiro dispositivo de monitorização de isolamento de alta tensão / monitorização de isolamento / IMD para veículos eléctricos (EV/HEVs) e estações de carregamento capaz de funcionar corretamente mesmo quando a bateria está ativa e com grandes variações de tensão. O SIM100MLP monitoriza continuamente a resistência de isolamento entre o sistema de alimentação IT (Terra Isolada) de um veículo e o chassis para detetar a deterioração do isolamento e níveis potencialmente perigosos de corrente de fuga. O módulo detecta não só as fugas resistivas, mas também a energia armazenada capacitivamente que pode ser prejudicial para os operadores humanos. Devido a um algoritmo avançado, patenteado e pendente de patente, o módulo é capaz de detetar todas as fontes de fuga, incluindo falhas múltiplas e simultâneas simétricas e assimétricas, bem como caminhos resistivos entre o chassis e pontos na bateria com o mesmo potencial que o chassis. No caso de uma falha de isolamento, a unidade identifica a posição da falha em relação aos terminais da bateria. As entradas de tensão VX1 (Vp) e VX2 (Vn) ligadas à bateria podem medir ±1,1 kV (máx., ver opções de encomenda para outras gamas) em referência ao chassis (0 V). As comunicações são efectuadas através de um interface CAN 2.0B isolado e a unidade funciona numa vasta gama de temperaturas de -40 °C a +105 °C/+125 °C sem conectores.
