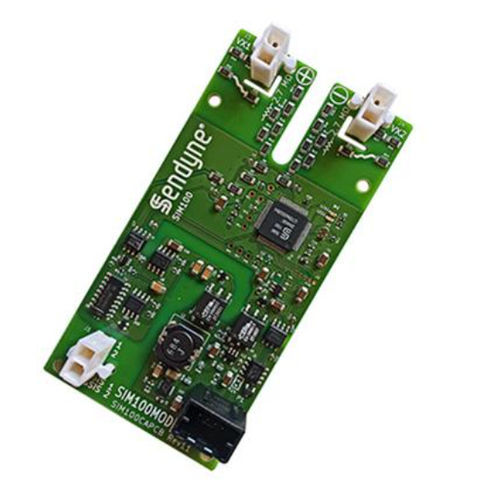

Dispositivo supervisor de isolamento SIM100MOD

O SIM100MOD da Sensata | Sendyne é o primeiro dispositivo de monitorização do isolamento de alta tensão / monitorização do isolamento / IMD para veículos eléctricos (EV/HEV) e estações de carregamento capaz de funcionar corretamente mesmo quando a bateria está ativa e com grandes variações de tensão. O SIM100MOD monitoriza continuamente a resistência de isolamento entre o sistema de alimentação IT (Terra Isolada) de um veículo e o chassis para detetar a deterioração do isolamento e níveis potencialmente perigosos de corrente de fuga. Caraterísticas - Mede a tensão de cada terminal da bateria para o chassis - Informa sobre a tensão da bateria - Funciona normalmente quando a bateria está a ter grandes excursões e variações de tensão - Mede e informa as resistências de fuga modeladas por modelo adaptado pelas normas de segurança ISO6469-1, FMVSS §571.305 e outras - Comunica a resistência de isolamento calculada em Ω/V de acordo com os requisitos das normas de segurança - Mede e comunica o valor da capacitância de cada terminal da bateria para o chassis - Calcula e comunica a energia armazenada pela capacitância total entre a bateria e o chassis - Monitoriza continuamente as ligações das linhas de deteção de tensão aos terminais da bateria; comunica ligações inadequadas - Monitoriza continuamente a ligação da unidade ao chassis; comunica ligações inadequadas Proporciona uma elevada imunidade ao ruído de modo comum que pode estar presente nos terminais da bateria - Fornece armazenamento não volátil para o valor da tensão máxima (de projeto) da bateria (utilizada nos cálculos da resistência de isolamento e da energia armazenada).
