Sensor de inclinação de um eixo SM-1i

4–20 mAcapacitivode alta precisão

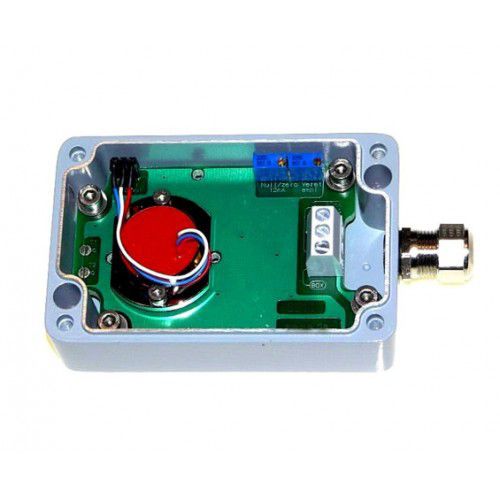

O SM-1i é uma caixa de sensor de alumínio fundido sob pressão (IP65) com um sensor integrado para medir a aceleração ou inclinação uniaxial. Além do sensor, a caixa contém um condicionador de sinal com 4...20mA, saída de 2 fios e uma tensão de alimentação separada e altamente estável alimentando o circuito de corrente Além disso, o condicionador de sinal inclui um filtro ativo de baixa passagem, cuja frequência de corte superior / tempo de estabilização pode ser ajustado para atender a tarefa de medição, um estágio de saída com limitação de corrente, um filtro de tensão de ruído e uma ponte de diodo para acoplamento unipolar ao loop de corrente. Os sinais de interferência causados por correntes de aterramento indesejadas são evitados pelo sensor de isolamento elétrico e pelo condicionador de sinais da caixa. O SM-1i pode acomodar inclinômetros maiores, como o SM-N, SM-NG, SM-B, SM-B, SM-BDK, que têm uma maior precisão de medição. Um sistema eletrônico especial de compensação de temperatura pode reduzir significativamente a sensibilidade da temperatura do sensor implementado. O guia de cabo metálico compacto e o tamanho reduzido da caixa em combinação com a conexão de 2 fios permitem a utilização deste sistema de medição de alta qualidade em condições operacionais adversas.
