Célula de carga de tensão HLM-LC

tipo beamde um eixostrain gauge

Visão geral

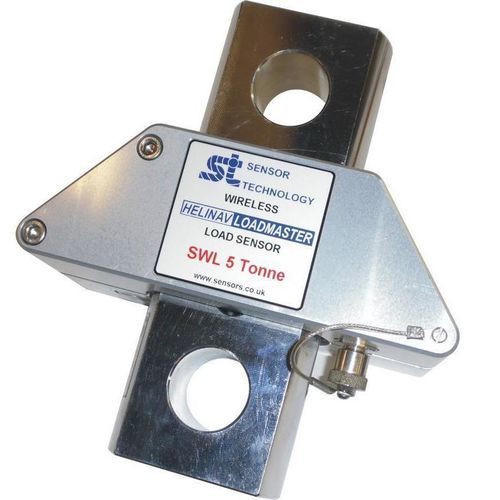

O sensor de carga sem fio HeliNav LoadMaster é um sensor de tração em aço inoxidável com galga extensométrica, projetado para medir cargas suspensas em helicópteros. Fornece transmissão sem fio em tempo real e registro local de dados para análise pós-voo. O equipamento opera na banda global de 2,4 GHz com duas antenas internas reforçadas e emprega correção de erros e data whitening para garantir telemetria confiável.

Principais benefícios

• Funcionamento sem fio para instalação e remoção rápidas entre aeronaves
• Alcance de rádio até 100 m para flexibilidade das equipes em solo
• Taxa de amostragem até 10 Hz para monitoramento quase em tempo real
• Memória interna de 32 MBit armazenando até 280 horas de dados
• Alimentação externa 11–28 V (recarregável) para integração com sistemas elétricos
• Conexão USB para download de dados para PC
• Software para PC fornecido para configuração e exportação de dados
• Desligamento automático configurável para conservar bateria
• Antenas internas duplas reforçadas para maior confiabilidade do enlace
• Conformidade com FCC Part 15
• Dados exportáveis para Excel para análise e relatórios

Compatibilidade e interfaces

• Compatível com o HeliNav Handheld Receiver para receber e exibir dados de múltiplos sensores
• Compatível com a HeliNav Receiver Interface para saída de dados via RS232/RS422 ou canais analógicos/digitais para integração
• Compatível com o HeliNav Cockpit Display para indicação de carga em cabine ou na janela, em formatos selecionáveis pelo usuário

Especificações técnicas

• Tipo de sensor: baseado em galga extensométrica, sensor de tração em aço inoxidável
• Banda sem fio: 2,4 GHz banda ISM harmonizada mundialmente
• Antenas: dupla antena interna reforçada
• Confiabilidade do rádio: correção de erros e data whitening
• Alcance de transmissão: até 100 m (linha de visão, sujeito ao ambiente)
• Taxa de atualização: até 10 amostras por segundo
• Memória interna: 32 MBit (aprox. até 280 horas de dados amostrados)
• Download de dados: conexão USB para PC
• Alimentação: externa 11–28 V (recarregável)
• Saídas (via receptor/interface): RS232, RS422, analógica ou digital conforme necessário
• Software: software para PC de configuração e exportação fornecido
• Normas: FCC Part 15
