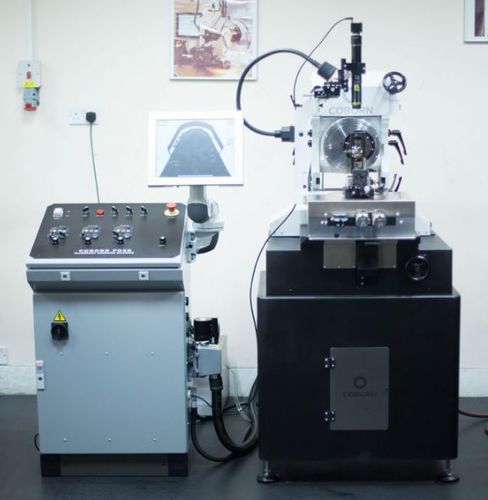

Retífica cilíndrica PG3B

automáticacontínuade lapidação plana

O PG3B possui mancais de ar para o pino e para o fuso da roda refrigerada a água. A máquina foi projetada para a fabricação: - Ondulação baixa ou controlada, ferramentas de raio - Ferramentas de facetas múltiplas, ferramentas cônicas O movimento do pivô é automático e controlado através de uma tela sensível ao toque. Os limites de ângulo do pivô, tempo de permanência no final do curso e velocidade do pivô podem ser todos pré-definidos. Se existirem pontos 'duros' no diamante, então os limites temporários do pivô podem ser selecionados durante o funcionamento. As ferramentas são inspecionadas através de um sistema de visão VS5G. Movimentos principais Fuso de roda Mancal pneumático Velocidade 0 - 12.000 rpm Sentido do fuso Horário e Anti-horário Inclinação do fuso 0 - 20 graus Comprimento do golpe 0 - 28 mm Fuso pivotante Mancal de ar Faixa de rotação 182 graus (+/- 91 graus) Movimento planetário contínuo/jog Sentido planetário Sentido horário e Anti-horário Faixa de trabalho Raio máximo 75 mm Folga cônica 0-20 graus Folga cilíndrica 0-20 graus Principais Opções Dispositivo rotativo - CF13 Ligas metálicas ou voltas de ferro fundido Características - Controles principais localizados fora da máquina para minimizar vibrações transmitidas - Movimento pivô automático - Carga de polimento variável 0,5 - 3 kg - Mecanismo de 'lugar' e 'elevador' de precisão - Inspeção de ferramentas por sistema de visão - Precisão na alimentação 0,1 μm - Visor digital do ângulo do pivô - Base de granito sintético - Versões métricas ou imperiais - Diagnóstico remoto através da Internet
