Sonda de alta tensão Amp Litewire

Subtítulo
Sonda Amperimétrica de Alta Tensão

Destaques

• Sondas de distribuição primária para testes de relação CT
• Fornece uma saída analógica para análise de formas de onda
• O cabo de isolamento de fibra óptica leva o sinal ao solo
• Compatível com a maioria dos analisadores de teste portáteis

Visão Geral

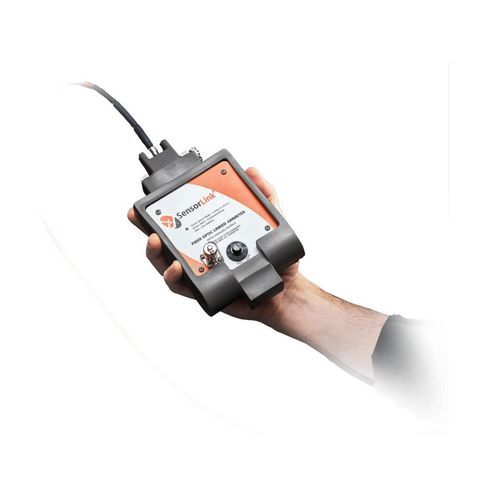

O Amp Litewire é um amperímetro de alta tensão True RMS projetado para medir a corrente True RMS no lado primário de uma rede de distribuição. A sonda do sensor é conectada a uma vara isolada e posicionada na linha de média ou alta tensão. Um cabo de fibra óptica conecta a sonda do sensor a uma unidade receptora em potencial de terra, que fornece a medição da forma de onda da corrente como uma saída analógica para um analisador de medidor.

A saída analógica é uma reprodução da forma de onda da corrente de alta tensão, precisa até o 50º harmônico, e disponível como um sinal AC de 0-2 volts ao solo. Esta sonda oferece às concessionárias a capacidade de usar um dos muitos osciloscópios de baixa tensão sofisticados, gravadores de aquisição de formas de onda, analisadores ou outros instrumentos de análise, que de outra forma não são capazes de analisar medições em ambientes de distribuição primária e alta tensão.

O cabo de fibra óptica é fisicamente robusto, enquanto fornece um caminho de dados de alta velocidade necessário para a transmissão digital de formas de onda. Este cabo também é o isolador de alta tensão entre as duas unidades, e é especificado para fornecer isolamento de 100 kV por pé.

A sonda do sensor não possui partes móveis e não requer fixação no fio. A carcaça de uretano moldado é resistente à água e suportará alto impacto físico.

Acessórios

• Conjunto de suspensão do sensor para 8-016 Amp LiteWire (Modelo #7-016)
• Conjunto de suspensão do sensor para 8-015 XT Amp LiteWire (Modelo #7-017)

Cases

• Case rígido para LiteWires (Modelo #7045)

Características / especificações técnicas

• Amperímetro de alta tensão True RMS
• Mede a corrente True RMS no lado primário da rede de distribuição
• A sonda do sensor se conecta a uma vara isolada
• O cabo de fibra óptica fornece isolamento de 100 kV por pé
• Saída analógica: sinal AC de 0-2 volts ao solo
• Preciso até o 50º harmônico
• Carcaça de uretano moldado resistente à água
• Sem partes móveis, não é necessário fixação
• Compatível com a maioria dos analisadores de teste portáteis
