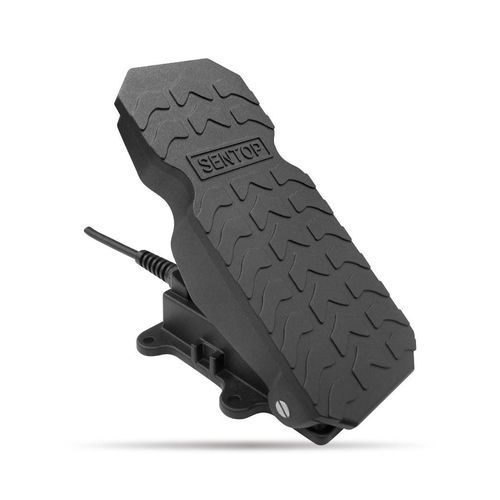

Pedal de controle PPF8

com potenciômetromecânico

Nome do produto
Pedal com potenciômetro PPF8 para aplicações de controlo industrial

Principais características

• PotenCIômetro em plástico condutor
• Dispositivo mecânico kick-down opcional
• Disponível com conector

Especificações gerais

• Ângulo de operação: aprox. 20°
• Força de operação: 10–60 N
• Vida mecânica: 10.000.000 ciclos
• Temperatura de operação/armazenamento: -40°C a +85°C
• Vibração: 10–55 Hz, 98 m/s²
• Impacto: 294 m/s²
• Massa: aprox. 1100 g
• Grau de proteção: IP65

Especificações elétricas (Potenciômetro)

• Resistências standard: 10 kΩ ±15%, 5 kΩ ±15%
• Tolerância de linearidade independente: ±3%
• Rácio de resolução: essencialmente infinito
• Potência nominal: 0,25 W
• Suavidade de saída: <0,2% (em relação à tensão de entrada)
• Variação da resistência de contacto: <5% CRV
• Vida elétrica: 10.000.000 ciclos
• Resistência de isolamento: >1000 MΩ (500 V D.C.)
• Resistência dielétrica: 1 min (500 V A.C.)

Especificações elétricas (Interruptor)

• Classificação: 125 V A.C. / 5 A
• Vida elétrica: 200.000 ciclos
• Resistência de isolamento: >100 MΩ (500 V D.C.)
• Resistência dielétrica: 1 min (1000 V A.C.)

Especificações especiais disponíveis

• Resistências alternativas: 1 kΩ, 2 kΩ
• Caraterística de saída e comprimento de cabo personalizados
• Dispositivo mecânico kick-down (opcional)
• Disponível com conectores: DTM04-6P, AMP 174359-2

Resumo técnico

• Modelo: PPF8
• Tipo: Pedal com potenciômetro
• Ângulo de operação: aprox. 20°
• Força de operação: 10–60 N
• Vida mecânica: 10.000.000 ciclos
• Temperatura operação/armazenamento: -40°C a +85°C
• Vibração: 10–55 Hz, 98 m/s²
• Impacto: 294 m/s²
• Massa: aprox. 1100 g
• Grau de proteção: IP65
• Resistência do potenciômetro: 10 kΩ ±15%, 5 kΩ ±15%
• Tolerância de linearidade: ±3%
• Potência nominal: 0,25 W
• Resistência de isolamento (pot): >1000 MΩ (500 V D.C.)
• Resistência dielétrica (pot): 1 min (500 V A.C.)
• Classificação do interruptor: 125 V A.C. / 5 A
• Vida elétrica do interruptor: 200.000 ciclos
