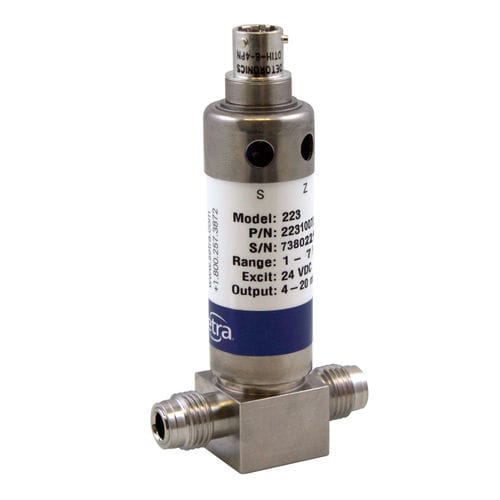

Transdutor de pressão absoluta 223

térmicoanalógicode 2 fios

O transdutor de pressão de ultra-alta pureza Modelo 223 da Setra foi concebido para as mais exigentes aplicações de monitorização e controlo de gases especiais, onde a integridade, pureza e desempenho da construção não podem ser sacrificados. O 223 tem uma câmara de sensor pequena e aerodinâmica para facilitar a purga. O sensor é concebido para proporcionar uma estabilidade mecânica e térmica superior, especialmente em condições transitórias de temperatura resultantes do fluxo de gases. O isolamento do elemento sensor do encaixe de pressão elimina virtualmente qualquer efeito de torque. A estabilidade mecânica e térmica superior é conseguida através do sensor de capacidade variável patenteado de Setra. O seu desenho fundamentalmente simples apresenta um sensor de aço inoxidável 316L VIM/VAR passivado a 5 Ra (7 Ra. max.) de acabamento, que elimina irregularidades superficiais e fornece a química de superfície adequada para resistência à corrosão, e uma placa de eléctrodo isolado fixada ao centro do diafragma do sensor, formando um condensador variável. À medida que a pressão aumenta ou diminui a capacitância muda. Esta alteração na capacidade é detectada e convertida num sinal analógico linear pelo circuito electrónico único de Setra. Estão disponíveis vários diâmetros de tubo com acessórios opcionais de vedação facial. A construção robusta permite uma instalação sem problemas e uma elevada tolerância aos efeitos de torção e soldadura do sistema, proporcionando instalações confiantes. Esta série de pureza ultra-elevada baseia-se na tecnologia de detecção capacitiva comprovada de Setra e os sinais de saída de tensão ou corrente altamente precisos e estáveis são virtualmente imunes ao EMI/RFI. Após o fabrico e montagem, os transdutores de pressão de ultra-alta pureza de Setra são enxaguados com
