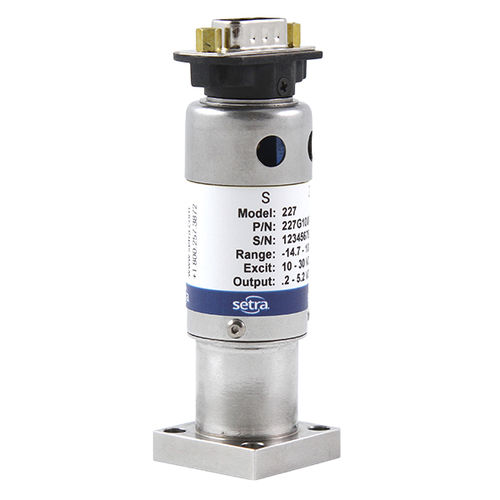

Transdutor de pressão absoluta 227

analógicoem aço inoxidávelrobusto

O transdutor Modelo 227 da Setra foi concebido para bastões de gás de bloco modular de alta densidade e painéis necessários para as ferramentas actuais de 300 mm. A pegada de 1-1/8'' do Modelo 227 optimiza o espaço valioso, e o seu design robusto torna-o ideal para medições de pressão que requerem estabilidade a longo prazo, elevada precisão e excecional insensibilidade a extremos ambientais. Ao contrário de muitos outros projetos com grande volume de cavidade sem saída, o 227 tem uma pequena câmara de sensor varrida para facilitar a purga. Todas as partes molhadas são de aço inoxidável 316L VIM/VAR passivado com acabamento de 5 Ra (7 Ra. máx.), o que elimina as irregularidades da superfície e fornece a química de superfície adequada para resistência à corrosão, assegurando uma distribuição de gás sem contaminantes. Disponível com saída de 5 VCC, 10 VCC ou 4 a 20 mA, o Modelo 227 oferece precisão de ±0,25% da escala completa ou ±1,0% da leitura. O Modelo 227 é fornecido com uma base de interface de montagem embutida de 1-1/8" C-Seal ou W-Seal, que economiza espaço, com opção de cabo multicondutor, conetor de baioneta de 4 pinos e conetor D-sub de 9 ou 15 pinos para terminação elétrica. Quando acoplado ao ecrã rotativo de 1-1/8" do Modelo 327, este conjunto proporciona o máximo em medição e visualização de pressão. O acesso lateral aos ajustes de zero e de amplitude por baixo da tampa protetora rotativa e a escolha de gamas de pressão absoluta, manométrica ou composta completam este design único. Princípio de funcionamento O sensor de capacitância variável patenteado pela Setra possui uma membrana de aço inoxidável 316L e uma placa de elétrodo isolada. É formado um condensador variável entre o corpo do sensor e a placa do elétrodo. Um aumento da pressão provoca um ligeiro arredondamento da membrana, o que diminui a capacitância.
