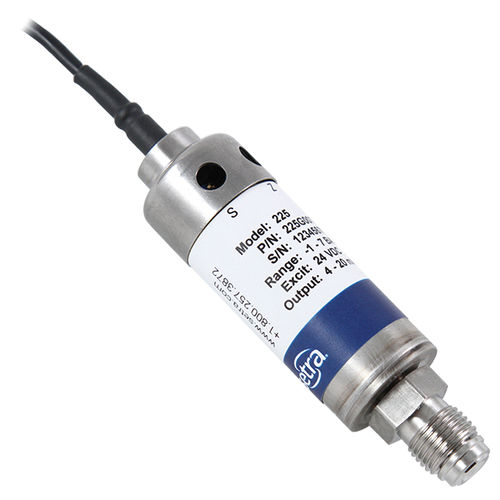

Transdutor de pressão absoluta 225

analógicoem aço inoxidável

O Modelo 225 da Setra é ideal para sistemas de fornecimento de gás de elevada pureza, processos de semicondutores e aplicações de controlo que requerem um funcionamento ultra-limpo, um desempenho de elevado rendimento e uma estabilidade excecional a longo prazo. Projetado com um baixo volume de cavidade de 0,11 in3, praticamente eliminando o aprisionamento de partículas, o GCT-225 pode ser facilmente purgado. Todas as partes molhadas são de aço inoxidável 316L VIM/VAR passivado com acabamento de 5 Ra (7 Ra. máx.), o que elimina as irregularidades da superfície e fornece a química de superfície adequada para resistência à corrosão, assegurando uma distribuição de gás sem contaminantes. Todos os sensores são testados quanto a fugas de hélio por espetrómetro de massa até 1 x 10-9 ATMCC/seg. O Modelo da Série 225 é fornecido com uma tampa rotativa para fácil acesso aos potenciómetros de 12 voltas para ajuste do zero e da amplitude. As conexões de pressão padrão de vedação facial giratória macho ou fêmea atendem aos requisitos da indústria de semicondutores. Para além disso, estão disponíveis vários outros estilos de acessórios. O 225 é oferecido com uma saída de 5 VDC, 10 VDC ou 4-20mA. É fornecido um cabo multi-condutor de seis pés ou um conetor Bayonet para a terminação eléctrica. O sensor de capacitância variável patenteado pela Setra possui um diafragma de aço inoxidável VIM/VAR 316L e uma placa de elétrodo isolada. É formado um condensador variável entre o corpo do sensor e a placa do elétrodo. Um aumento da pressão provoca um ligeiro arredondamento da membrana, o que diminui a capacitância. A alteração da capacitância é detectada e convertida num sinal elétrico DC linear de elevada precisão. O circuito integrado personalizado exclusivo da Setra utiliza um princípio de equilíbrio de carga patenteado e é praticamente imune a EMI/RFI. Aplicações - Armários de gás - Sistemas de fornecimento de gás de alta pureza
