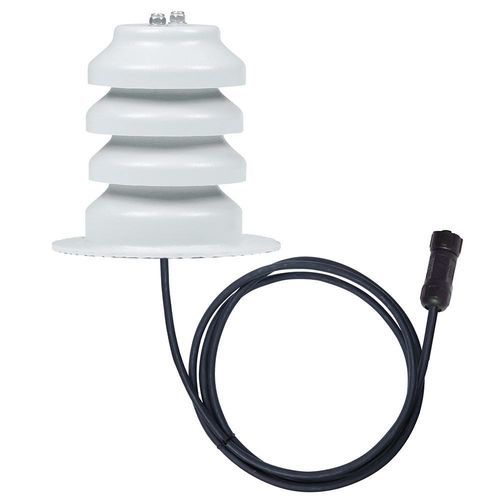

Sensor de umidade e temperatura relativa 3S-RH&AT

I2C3 Vccresistente às intempéries

Visão geral do produto
O 3S-RH&AT da SEVEN é um sensor capacitivo projetado para medir humidade relativa e temperatura ambiente com precisão. A unidade é fornecida com suporte de montagem e protegida da radiação solar direta por um escudo de radiação em ABS com quatro placas aspiradas que permitem a livre circulação do ar.

Princípio de funcionamento
O elemento sensor fica alojado dentro de um escudo protetor resistente aos UV. O 3S-RH&AT mede humidade relativa e temperatura ambiente através de um transmissor com saída I²C e liga-se via conector de 7 pinos a sensores de irradiância SEVEN, Sensor Box, registadores de dados ou outros dispositivos receptores.

Aplicações

• Sistemas de energia solar e monitorização PV
• Áreas industriais e controlo de processos
• Instalações de produção
• Armazenamento e controlo das condições
• Monitorização ambiental em veículos de transporte
• Controlo da humidade para proteger produtos e equipamentos sensíveis à humidade

Instalação
Recomenda-se testar o sistema ao nível do solo antes da instalação final. Posicionar o sensor afastado de superfícies escuras, refletoras ou que absorvam calor e de fontes locais de calor (ventilações, chaminés). Em instalações no telhado, é preferível montar o sensor no lado do edifício voltado para o vento predominante. A instalação realiza-se em duas fases: montar a estrutura de suporte e, em seguida, fixar o sensor à estrutura.

Principais benefícios

• Alta precisão: Medições precisas de humidade e temperatura com variação mínima.
• Resistência às intempéries: Escudo em ABS e invólucro robusto que proporcionam resistência à corrosão e aos UV.
• Design protegido: Escudo resistente aos UV que protege os elementos sensores para leituras consistentes.

Perguntas frequentes (FAQ)

• Classe: Todos os sensores 3S-RH&AT são Classe A de acordo com IEC 60751:2022 (Temperatura) e Classe A de acordo com IEC 61724-1:2021 (Humidade Relativa).
• Garantia: Garantia de 2 anos.
• Preço: Intervalo de preços entre 145 e 260 EUR.
• Tempo de entrega: Encomendas pequenas (até 20 un.): aprox. 2–3 semanas; Encomendas a granel (20–100 un.): aprox. 6–8 semanas.
• Configuração: Seguir o manual do utilizador (manual disponível).
• Cabo incluído: Fornecido com um cabo LIYYC11Y PUR de 3 m (resistente aos UV e às condições meteorológicas); outras comprimentos disponíveis mediante pedido.

Especificações técnicas

• Código de artigo: 3S-RH&AT
• Dados medidos: Humidade relativa e temperatura ambiente
• Tipo de sensor: Capacitivo
• Intervalo RH: 0% a 100%
• Precisão RH: ±1% RH (20 … 70%) a 25 °C
• Resolução RH: 0,1%
• Intervalo T: -40 °C a +85 °C
• Precisão T: ±0,1 °C (5 … 60 °C)
• Resolução T: 0,1 °C
• Saída de dados: I²C
• Alimentação: 3 V DC
• Ligação elétrica: Cabo 3 m LIYYC11Y PUR, resistente aos UV e às intempéries
• Intervalo de temperatura de funcionamento: -40 °C a +85 °C
• Dimensões do escudo: Ø 105 x 100 mm
• Peso: 0,2 kg
• Classificação IP: IP65
• Material da carcaça do sensor: Tubo em aço inoxidável – filtro de membrana
• Material do escudo: ABS
• Norma: Classe A de acordo com IEC 60751:2022 (Temperatura); Classe A de acordo com IEC 61724-1:2021 (Humidade Relativa)
