Detetor fotovoltaico UV 3S-CS-MB

HgCdTeindustrial

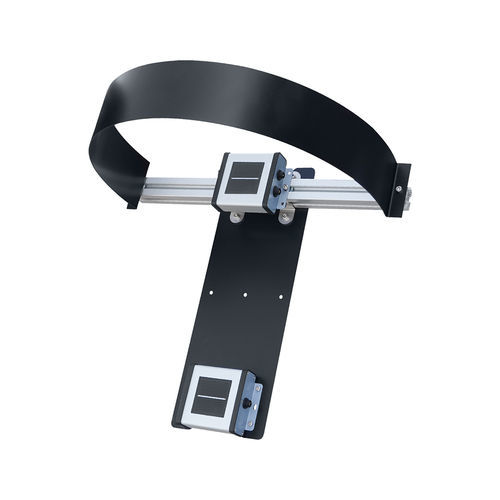

O Sensor de Nuvens SEVEN é um dispositivo especializado projetado para medir a cobertura de nuvens em sistemas fotovoltaicos (PV) comerciais e industriais. Ao analisar a nebulosidade, ajuda a determinar se os painéis solares devem permanecer fixos ou ajustar-se à posição do sol, otimizando a eficiência energética. O sistema inclui dois sensores de irradiância, um sempre sombreado e outro sempre exposto, juntamente com uma faixa de sombreamento e componentes de montagem. O sensor sombreado mede a irradiância difusa, enquanto o sensor exposto mede a irradiância do plano do array (POA), seguindo os padrões IEC 61724. A razão de nebulosidade é calculada a partir da razão desses dois valores. Os dados são transmitidos via RS485 usando o protocolo Modbus RTU para registradores de dados ou sistemas de monitoramento. Parâmetros Medidos: - Irradiância POA – Total de luz direta, difusa e refletida nos painéis PV. - Irradiância Difusa – Luz indireta dispersa por nuvens e atmosfera. - Irradiância Direta – Luz solar direta. - Razão de Nebulosidade – Irradiância Difusa dividida por POA; calculada tanto instantaneamente quanto como média diária. Especificações Técnicas: - Código do Item: 3S-CS-MB - Dados Mensuráveis: Irradiância do Plano do Array (POA), Irradiância Difusa na Inclinação do Painel, Irradiância Direta na Inclinação do Painel, Razão de Cobertura de Nuvens - Faixa da Razão de Cobertura de Nuvens: 0 … 100% - Resolução da Razão de Cobertura de Nuvens: 5% - Taxa de Saída: 1/s - Saída de Dados: RS485 até 38400 baud - Protocolo de Comunicação: Modbus RTU - Fonte de Alimentação: 12 … 30 V DC - Consumo de Energia: 25 mA máx. @ 24 V DC - Comprimento e Características do Cabo: 3 metros 3x2x0.22mm, 24 AWG (Resistente a UV e Intempéries) - Isolamento Galvânico: 1000 V Entre a Fonte de Alimentação e o Barramento de Dados RS485 - Faixa de Temperatura de Operação: -40°C … +85°C - Faixa de Umidade de Operação: 0 … 100%UR - Dimensões: 550 mm x 500 mm x 310 mm (L x C x A) - Peso do Sensor: 4,2 kg - Classificação IP: IP54 (Opcional IP 65, IP 68) - Material da Carcaça do Sensor: Alumínio - Faixa de Sombreamento: Aço Revestido com Epóxi FBE - Norma: IEC 61724-1:2021 e IEC 60904 - Calibração: Cada sensor é calibrado sob um simulador solar de classe AAA de acordo com as normas IEC 60904-2 e IEC 60904-4 usando uma célula de referência calibrada pelo Instituto ISFH na Alemanha.
