Descrição curta
Sistema de ensaio estanque em aço inox concebido para realizar testes de entrada de água IPX1–IPX6. Inclui caudais ajustáveis, recirculação de água em circuito fechado, prato giratório integrado e conexões de ensaio intercambiáveis em conformidade com as normas IP.

Descrição geral

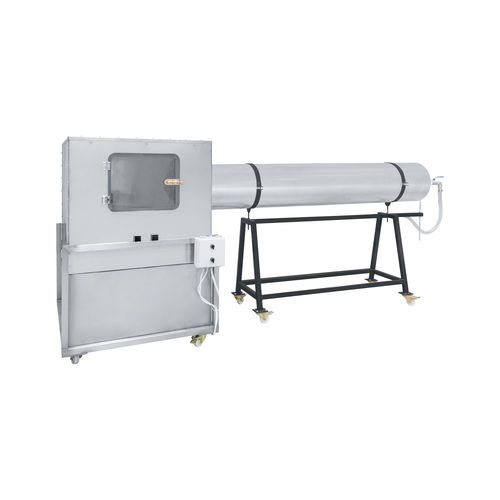

Construção em chapa cromada inox com reservatório estanque e tampa em plexiglass para observação externa. Prato giratório integrado (Ø350–Ø500 mm, definido conforme especificação do cliente) para montagem segura das amostras. O sistema é composto por duas unidades principais: a câmara de ensaio e o tubo de afastamento (para ensaios de jato de água IPX5/IPX6). O tubo de afastamento inclui manivela regulável em altura, caudalímetro e válvula manual para ajuste e monitorização do caudal. Bocas e conexões de ensaio são intercambiáveis manualmente conforme o tipo de ensaio. A unidade é móvel e bloqueável para realização dos testes.

Especificações técnicas
Dimensões da câmara: 1000 × 1000 × 1500 mm (C × L × A)
Dimensões do conjunto do tubo de afastamento: 580 × 2500 × 1340 mm (C × L × A)
Diâmetro do prato giratório: Ø350–Ø500 mm (definido pelo cliente)
Tubo de afastamento nominal: Ø400 mm, comprimento 2500 mm
Redutor/motor: 400 V / 0,18 kW / 24 rpm
Bomba: 220 V / 1,1 kW / 0–120 L/min (caudalímetro e válvula manual para controlo)
Ligação elétrica: padrão 380 V / 1,3 kW (220 V opcional)
Recirculação de água em circuito fechado com caudais ajustáveis; todas as dimensões podem ser personalizadas conforme requisitos do cliente. Todas as dimensões em mm.

Condições de ensaio IPX (IPX1 – IPX6)

• IPX1: Água: água doce ou pura; Duração: 10 minutos; Caudal: 0,25 L/min (monitorizado por caudalímetro, ajustado por válvula); Velocidade de rotação: 1 rpm; Distância: ≥200 mm entre a bandeja de gotejamento e a amostra; Pressão atmosférica / temperatura ambiente.
• IPX2: Água: água doce ou pura; Duração: 10 minutos (4 × 2,5 min); Caudal: 0,75 L/min; Inclinação: fixa 15° (sem rotação); Distância: ≥200 mm entre a bandeja de gotejamento e a amostra; Pressão atmosférica / temperatura ambiente.
• IPX3: Água: água doce ou pura; Duração: 5 minutos; Caudal: 10 L/min ±5% (caudal instantâneo monitorizado); Velocidade de rotação: 10 rpm (opcional); Ângulo de oscilação do tubo: ±60° (120° total); Distância: aprox. 300 mm entre o tubo oscilante e a amostra; Pressão atmosférica / temperatura ambiente.
• IPX4: Água: água doce ou pura; Duração: 10 minutos; Caudal: 10 L/min ±5%; Velocidade de rotação: 10 rpm (opcional); Ângulo de oscilação do tubo: ±120° (240° total); Distância: aprox. 300 mm entre o tubo oscilante e a amostra; Pressão atmosférica / temperatura ambiente.
• IPX5: Água: água doce ou pura; Duração: 3 minutos; Caudal: 12,5 L/min ±5% (caudal instantâneo monitorizado); Velocidade de rotação: 20 rpm; Distância bocal: 2,5–3 m; Pressão atmosférica / temperatura ambiente.
• IPX6: Água: água doce ou pura; Duração: 3 minutos; Caudal: 100 L/min ±5% (caudal instantâneo monitorizado); Velocidade de rotação: 20 rpm; Distância bocal: 2,5–3 m; Pressão atmosférica / temperatura ambiente.

Critérios de avaliação

• Após o ensaio, secar o exterior e inspecionar o interior da amostra.
• Não deve haver água nem humidade no interior do dispositivo.
• Os componentes eletrónicos devem permanecer totalmente funcionais.
• O dispositivo não deve apresentar deformação física devido à pressão.

Características técnicas

• Construção: chapa cromada inox; reservatório estanque; tampa em plexiglass; iluminação interior.
• Prato giratório: integrado, diâmetro Ø350–Ø500 mm (especificado pelo cliente).
• Tubo de afastamento: Ø nominal 400 mm, comprimento 2500 mm; regulável em altura por manivela.
• Bomba: 220 V, 1,1 kW, 0–120 L/min (caudalímetro e válvula manual para controlo do caudal).
• Redutor/motor: 400 V, 0,18 kW, 24 rpm.
• Ligação elétrica: padrão 380 V / 1,3 kW (opção 220 V disponível).
• Sistema de recirculação de água em circuito fechado; caudais ajustáveis; configurado para a gama de ensaios IPX1–IPX6.
• Dimensões: câmara 1000 × 1000 × 1500 mm (C × L × A); conjunto tubo de afastamento 580 × 2500 × 1340 mm (C × L × A).
• Todas as dimensões em mm; dimensões da câmara personalizáveis conforme requisitos do cliente.
