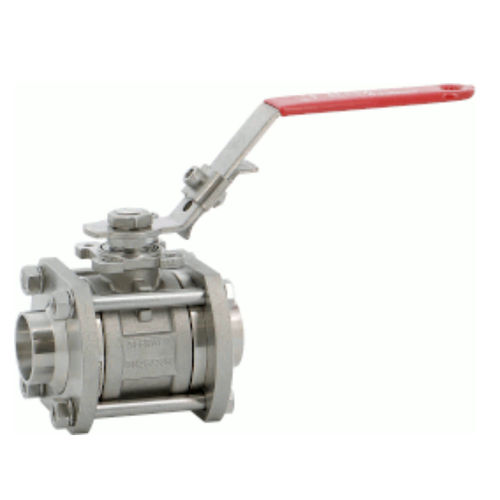

Válvula de esfera ELITBW

de alavancade distribuiçãopara água

Válvula de furo de 3 peças em aço inoxidável com extremidades rotativas, com furo total ou reduzido para redes das indústrias farmacêutica, cosmética e alimentícia. Fácil instalação graças às extremidades rotativas. Empanque TFM1600 com 3 juntas de chevrons e uma arruela de impulsão na haste, junta do corpo e sede em TFM1600. Emissão fugitiva de acordo com EN 15848-1:2006 Classe B-H para uma excelente estanqueidade na haste e para evitar fugas externas. Compatível com atmosferas explosivas, ATEX Zona 1&21 e Zona 2&22 graças ao dispositivo anti-estático duplo. Válvula de acordo com o regulamento (EC) N* 1935/2004, FDA e USP Classe VI, a pedido. Manuseamento com punho bloqueável, roda manual oval ou extensão da haste com placa IS05211. Graças à chapa ISO 5211, pode ser instalado um actuador na válvula. ESPECIFICAÇÕES : - Diâmetro total ou reduzido (venturi) - haste anti-explosiva - Embalagem com 3 juntas de chevrons - Dispositivo anti-estático duplo (caução entre o corpo do caule e a bola do caule) - Emissões fugitivas de acordo com a ISO 15848-1 Classe BH - Punho com fechadura - Extensão oval do volante e da haste, a pedido - Almofada de montagem ISO 5211 - Rotatmg termina - EC 1935/2004 para as indústrias alimentares - Assento com entalhes para descompressão automática na zona morta - Com furo de escape no furo ( localizado no topo do furo para evitar sobrepressão na posição aberta ) - Roughness Ra 0,4 para a fiança. Ra 0.8 para os fins UTILIZAÇÃO : - Indústrias farmacêuticas, cosmética e de produtos alimentares - Vácuo 10-J bar (sem pressão a montante) - Temperatura mínima e máxima Ts : -50°C a + 180°C - Pressão máxima Ps : 63 bar até DN40. 50 bars para DN50 ( ver gráfico abaixo )
