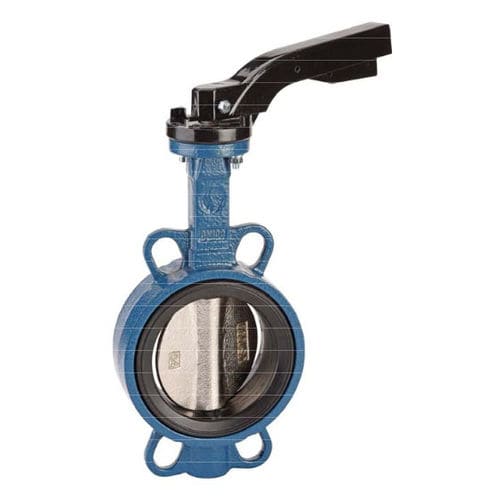

Válvula borboleta 1121 series

de alavancade isolamentopara água

A válvula borboleta de bolacha série 1121 é projetada com dimensão de pescoço estendido para fins especiais de isolamento. Utiliza almofada de montagem ISO 5211, e flanges ISO PN 10/16 e ISO PN20 ANSI150. Este conjunto é integrado com haste cruzada completa, junta dupla de politetrafluoretileno e anel elástico de borracha nitrílica butadieno vulcanizada. Um encaixe de alavanca é utilizado com um esquema de travamento que permite 10 alinhamentos distintos. ESPECIFICAÇÕES ; - Pescoço longo para isolamento - Almofada de montagem ISO 5211 - Tipo bolacha - Entre flanges PN6 de DN40 a 150 e para DN300. PN10/16 de DN32 a 600. Classe 150 (PN20) de DN40 a 600 - Entre flanges JIS10K de DN40 a 300 - Entre flanges PN10 de DN 700 a DN1200 - Travessia completa até DN600 - Com alavanca de 10 posições e dispositivo de bloqueio até DN150 - Dupla vedação em PTFE na haste até DN600 - Doença do Aço Inoxidável - Pintura epóxi RAL003 80 microns de espessura - Assento EPDM vulcanizado UTILIZAÇÃO: - Água fria e quente. água do mar. água desmineralizada. álcool. leite de cal, mercúrio, alcalinas. hidróxido de sódio - Temperatura mínima e máxima Ts : - 15°C a + 110°C ( 130°C temporanly ) - Pressão máxima Ps : 16 bar até DN300.10 bar acima
