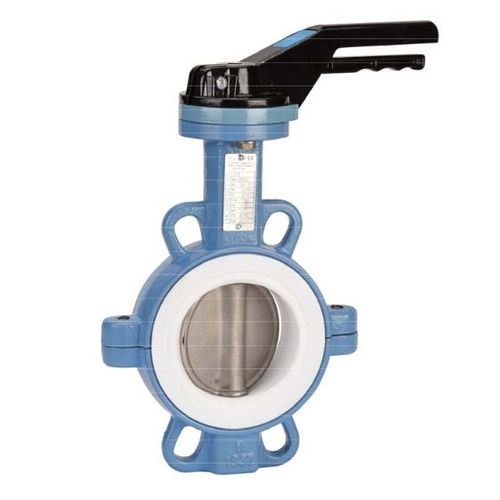

Válvula borboleta 1145 series

de alavancade isolamentopara ácidos

A série 1145, que é fabricada pela Sferaco, é uma válvula borboleta wafer que apresenta uma haste cruzada completa, e um longo pescoço para isolamento. A válvula é integrada com um disco de aço inoxidável e uma base de montagem ISO 5211. A unidade também incorpora um anel de vedação em PTFE, e mede 3 mm de espessura com uma junta elástica de silicone, e mede 6 mm de espessura. ESPECIFICAÇÕES ; - Pescoço longo para isolamento - Almofada de montagem ISO 5211 - Tipo bolacha - Entre flanges PN1Û/16 de DN32/40 a 400 e Classe 150 (PN20) de DN40 a 400 (sob consulta) - Flanges Betwwen PN10 de DN45Û a DN 1400 - Travessia completa - Assento EPDM removível - Doenças em Aço Inoxidável até DN100 - Ferro dúctil com revestimento preto nlsan +/- 300 p sobre DN100 - Alavanca de 9 posições com travamento devee até DN200 . parada em posições de ail mas não bloqueável de DN250 a 300 - Rilsan cor do corpo revestido RAL 5024.250-300 microns de espessura - Extensão da haste com 75 mm de comprimento ( opção ) - Alavanca quadrada 30x30 mm para chave espcial ( opção ) UTILIZAÇÃO: - Fluidos : Água fria e quente. água potável - Min e Max Températura Ts : De -20°C a + 110°C - Pressão máxima Ps : 16 bar até DN300,10 bar (ver gráficos na página 5) RANGE : - Com alavanca de DN 32 a DN 300 - Haste nua de DN 350 a DN1400 - Caixa de velocidades IP65 possível ( Ref. 1197) de DN 32 a DN 1400 - Caixa de engrenagens de corrente IP65 ( Ref. 1194) de DN 32 a DN 500 - A pedido. extensão da haste com comprimento especial ( Rot. 98665 ) - A pedido. Cabo e parafuso de aço inoxidável CF8M Ref. 9831250-9831264
