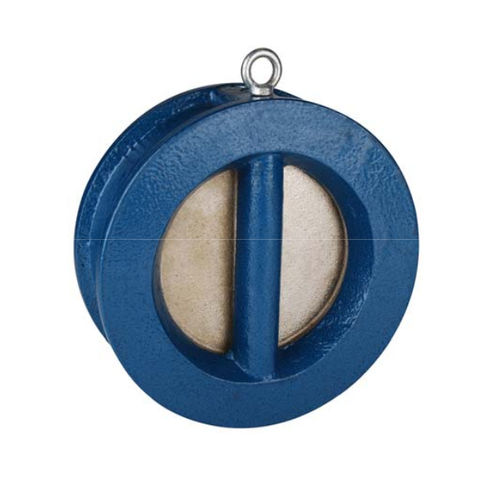

Válvula de retenção de dupla portinhola 371 series
para montagem com flangepara águaem PTFE

válvula de retenção de dupla portinhola
válvula de retenção de dupla portinhola
Guardar nos favoritos
Comparar


Características

Tipo
de dupla portinhola
Corpo
para montagem com flange
Aplicações
para água
Material
em PTFE, em aço inoxidável, em ferro fundido, em bronze
Outras características
de mola, anticorrosão, de montagem horizontal, silenciosa
DN

MÍN: 50 mm
(1,969 in)

MÁX: 300 mm
(11,811 in)

Pressão

10 bar, 16 bar
(145 psi, 232,1 psi)

Temperatura

MÍN: -10 °C
(14 °F)

MÁX: 110 °C
(230 °F)

Descrição

A série 371 são juntas vulcanizadas e têm olhos de elevação de DN200 a 600. Possuem também uma mola de aço inoxidável de comprimento reduzido e anti-corrosão. Tem uma perda de cabeça fraca e bucha de PTFE A posição vertical com fluido ascendente ou posição horizontal em relação ao sentido do fluxo indicado pela seta. Está entre flanges ISO PN10 a 16 ou ISO PN 25. Possui pintura epóxi anti-corrosão RAL003 que possui 50-100 microns de espessura para o corpo dos tipos 370 e 371. ESPECIFICAÇÕES ; - Posições do Ail graças ao aço inoxidável spnng - Respeitar a direcção do fluxo indicada por uma seta no corpo - F langes R.F. PN10/16 até DN150. PN16 de DN200 a DN300. PN10 acima - Com cesto em aço e malha de 6 mm ( Ref. 363 ) - Perda de cabeça fraca graças ao desenho do interior do cilindro - Epoxy internai anti-corrosão e pamtmg extemal de cor azul RAL 5017.100 p espessura - Bucha de bronze para evitar o bloqueio da doença - Patrão grelhado a pedido para o bypass ou para verificar a espessura - Disco desenhado para um melhor hidrodinamismo - Solução silenciosa - Contrapressão mínima para aperto : 0,2 bar UTILIZAÇÃO: - Distnbuição de água - Températura Minima Ts 10°C - Max Température Ts :♦ 120°C - Pressão máxima Ps : 16 bar até DN300.10 bar acima RANGE - PN1Q/16 flangeado de DN50 a DN 150. PN16 de DN 200 a DN 300 e PN10 para DN350 a 600 Ref. 366 - Flangeado PN1Q/16 de DN50 a DN 150 e PN16 de DN 200 a DN 300 com cesta de estrangulador de aço Rof. 363

---
