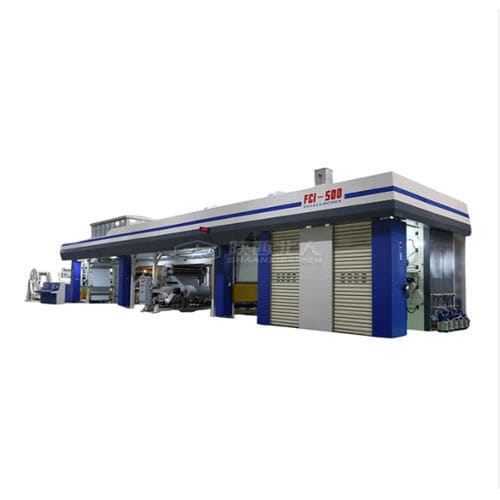

Impressora flexográfica de tambor central

de 4 coresde 6 coresde 8 cores

Visão geral
A máquina de impressão flexográfica Satellite, da Shaanxi Beiren Printing Machinery Co., Ltd., é uma prensa de impressão central (CI) projetada para impressão de alta precisão em embalagens flexíveis e etiquetas. A configuração CI mantém o substrato pressionado contra um tambor central de grande diâmetro para reduzir o movimento do web e erros de registro típicos de prensas inline. Adequada para filmes multicamadas, substratos sensíveis ao calor e aplicações de sleeves retráteis.

Dados principais do produto

• Tipo: máquina de impressão flexográfica Satellite
• Largura de impressão: 390 mm - 800 mm
• Materiais de impressão: filme fino, não tecido, papel
• Indústrias-alvo: embalagem flexível, impressão de etiquetas
• Velocidade máxima: 500 m/min
• Configurações de cor: 4, 6, 8, 10 cores

Desempenho e precisão
O projeto CI mantém tensão estável do web e controle de temperatura do tambor, proporcionando registro cor a cor dentro de ±0.1 mm em velocidades de até 500 m/min. O suporte central minimiza estiramento e rasgo em substratos sensíveis como LDPE, BOPP e filmes respiráveis.

Aplicações

• Embalagem flexível: filmes multicamadas para sacos stand-up, sacos para alimentos congelados e embalagens de snacks.
• Higiene & cuidados pessoais: filmes ultrafinos respiráveis (12–15 µm) para fraldas e produtos sanitários onde a integridade do substrato é crítica.
• Etiquetas & sleeves retráteis: impressão reversa em PVC, PETG e filmes OPS com alta cobertura de tinta e controle consistente durante o encolhimento.

Engenharia e tecnologia de acionamento
A máquina possui um tambor central de parede dupla controlado por temperatura e usinado com tolerâncias micrométricas (TIR < 0.01 mm). Sistemas servo direct-drive sem engrenagens fornecem acionamentos independentes para cada cilindro, eliminando folgas e permitindo comprimentos de repetição flexíveis.

Gestão de tinta e secagem
Unidades doctor blade de câmara fechada em fibra de carbono asseguram transferência consistente de tinta para tintas à base de solvente, água e UV. Túneis de secagem por ar quente de alta velocidade e secagem intercor de melhoram a eficiência de cura e permitem o uso de sistemas à base de água em alta velocidade.

Fabricação, qualidade e confiabilidade
Produzida pela Shaanxi Beiren Printing Machinery Co., Ltd. em uma oficina de montagem de 30.000 m² com mais de 60 anos de experiência, a máquina é projetada para operação contínua; com manutenção correta a vida útil do tambor central excede 20 anos.

Controlo de qualidade rigoroso

• Verificação do desalinhamento do tambor central (TIR < 0.010 mm)
• Testes dinâmicos de registro em velocidade máxima
• Análise de vibração para rigidez do quadro
• Verificações de eficiência de secagem e retenção de solvente
• Validação da velocidade de troca de trabalho

Benefícios operacionais

• Trocas de trabalho mais rápidas graças à tecnologia de sleeves e auto-registro (ex.: menos de 15 minutos para trabalhos de 8 cores).
• Maior eficiência energética através de secagem integrada com recuperação de calor e redução de emissões de COV.
• Menos desperdício de material e maior flexibilidade de produção graças aos acionamentos servo sem engrenagens e registro preciso.

Especificações técnicas

• Tipo de máquina: sistema de impressão flexográfica Satellite
• Largura de impressão: 390 mm - 800 mm
• Velocidade máxima: 500 m/min
• Configurações de cor: 4, 6, 8 ou 10 cores
• Materiais de impressão: filme fino, não tecido, papel
• Precisão de registro: ±0.1 mm
• Indústrias alvo: embalagem flexível, impressão de etiquetas
• TIR tambor central: < 0.01 mm
• Controle de temperatura: tambor de parede dupla com chiller/aquecedor, aprox. 30–35 °C
• Sistema de acionamento: servo direct-drive sem engrenagens, acionamentos independentes por cilindro
• Doctor blade: sistema de câmara fechada em fibra de carbono
• Manuseio de substratos: projetado para minimizar estiramento/rasgo de filmes ultrafinos e sensíveis ao calor
