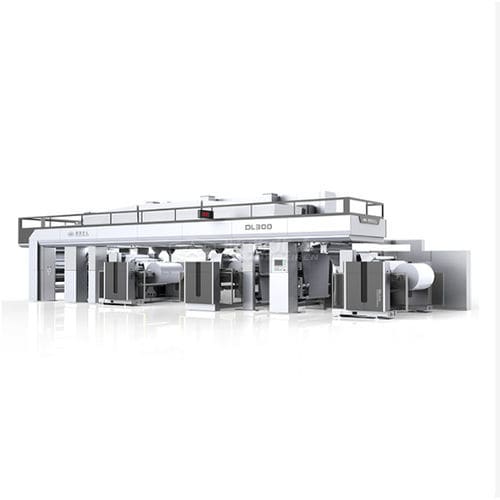

Máquina de laminar de rolo a rolo

automáticade alta velocidadea seco

Visão geral
Nossa laminadora seca multifunção foi projetada para a produção moderna de embalagens flexíveis. Ela liga múltiplos substratos flexíveis — incluindo BOPP, PET, PE, CPP, folha de alumínio e papel — usando aplicação precisa de adesivo e controle de secagem em múltiplas zonas. A máquina é adequada para embalagens alimentícias, farmacêuticas, de produtos de higiene e laminados industriais.

Principais características

• Compatibilidade de substratos: BOPP, PET, PE, CPP, folha de alumínio, papel.
• Controle de tensão preciso para filmes delicados (precisão ±0,3 kg).
• Túnel de secagem multi-zona com controle inteligente de temperatura para minimizar resíduos de solvente (meta <5 mg/m² segundo ASTM F1884).
• Carro de revestimento tipo cassete para troca rápida entre adesivos à base de solvente e à base de água (15–30 minutos).
• Projeto eficiente em energia com recirculação do ar de exaustão e proporção de ar fresco ajustável.
• Emenda automática nas estações de desenrolamento e enrolamento para reduzir desperdício e manter produção contínua.
• Acionamento vetorial AC multi-motor sincronizado para manuseio suave de substratos sensíveis.

Aplicações
Desenvolvida para produção de embalagens flexíveis, incluindo embalagens alimentícias (sacos retort, sacos de café), embalagens farmacêuticas (folha cold-form, materiais para blister), embalagens de produtos de higiene e laminados industriais para isolamento ou blindagem eletrônica.

Métodos de verificação de qualidade

• Medida de retenção de solvente por cromatografia gasosa.
• Teste de resistência da união com tensiômetro segundo métodos ASTM.
• Inspeção da uniformidade do revestimento por sistemas ópticos de detecção.
• Verificação do alinhamento da web dentro de tolerância de ±1 mm.
• Verificações da distribuição de temperatura por termografia.

Especificações técnicas
Parâmetro — Especificação
Largura máxima do filme — 1050 mm / 1250 mm
Diâmetro de desenrolamento — Φ 800 mm
Diâmetro do rolo — Φ 800 mm
Comprimento do túnel de secagem — 9 metros
Faixa de velocidade operacional — 150-450 m/min
Precisão de controle de tensão — ±0,3 kg
Tolerância de peso de revestimento — ±0,1 g/m²
Padrão de resíduo de solvente — <5 mg/m²
Sistema de acionamento — acionamento vetorial AC 5-7 motores
Materiais imprimíveis — filme, folha de alumínio, papel
Indústrias alvo — embalagens alimentícias, embalagens farmacêuticas, embalagens de produtos de higiene

Vantagens principais

• Troca rápida via carro de revestimento tipo cassete para demandas de produção flexíveis.
• Economia de energia através de recirculação de ar e ajuste automático da proporção de ar fresco.
• Desperdício mínimo com emenda automática nas estações de desenrolamento e enrolamento.
• Qualidade de ligação consistente com nip de laminação controlado e cilindros de gravura que mantêm a aplicação do adesivo dentro de ±0,1 g/m².

Como resolve problemas comuns de produção

• Previne curvatura em laminados de espessuras mistas com controle de tensão independente para cada web e um nip de arrefecimento com controle de temperatura para estabilizar o laminado após a colagem.
• Processa substratos delicados sem rupturas usando acionamentos vetoriais sincronizados e rolos-guia de baixa fricção para minimizar a tensão de contato.
• Mantém alta velocidade sem comprometer a qualidade de secagem usando tecnologia de faca de ar de alta velocidade no túnel de secagem.

Características / especificações técnicas

• Largura máxima do filme: 1050 mm / 1250 mm
• Diâmetro de desenrolamento: Φ 800 mm
• Diâmetro do rolo: Φ 800 mm
• Comprimento do túnel de secagem: 9 metros
• Faixa de velocidade operacional: 150-450 m/min
• Precisão de controle de tensão: ±0,3 kg
• Tolerância de peso de revestimento: ±0,1 g/m²
• Padrão de resíduo de solvente: <5 mg/m²
• Sistema de acionamento: acionamento vetorial AC 5-7 motores
• Materiais imprimíveis: filme, folha de alumínio, papel
• Indústrias alvo: embalagens alimentícias, embalagens farmacêuticas, embalagens de produtos de higiene
