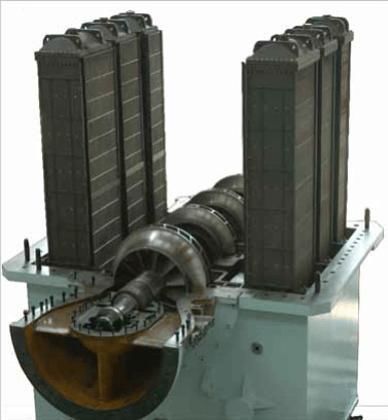

Compressor centrífugo

de arpneumáticoestacionário

Descrição curta
Compressores para separação do ar são usados em plantas de separação de ar em larga escala nas indústrias química e químico‑carvão. Os trens de compressores Shaangu cobrem capacidades de 20.000 Nm³/h a 150.000 Nm³/h. Configuração típica: compressão interna — um compressor de ar mais um booster; compressão externa — um único compressor de ar.

Definição do código de modelo
Exemplo: «EIZ90-4/EIZT125-3». EIZ/EIZT — código de série para compressores centrífugos com intercooler integrado. 90/125 — número de tamanho, diâmetro nominal do impulsor da primeira etapa (cm). 4/3 — número de impelidores.

Características dos compressores EIZ/EIZT

• Projeto serializado e impelidores tridimensionais de alta eficiência. Os intercoolers integrados reduzem o comprimento e a resistência do caminho de fluxo de gás para operar quase isotermicamente.
• Intercoolers integrados e compactos proporcionam redução eficaz de ruído.
• As aletas guia de admissão asseguram uma ampla faixa de operação (aprox. 75 %–105 % do nominal) para reduzir o consumo de energia.
• O sistema de pulverização integrado permite limpeza on‑line dos impelidores e tubos do resfriador, garantindo operação estável a longo prazo e minimizando o tempo de inatividade.

Famílias de compressores booster
Os compressores booster Shaangu incluem as séries EZ/EBZ e EG. Série EZ: estrutura split horizontal com intercooler interstágio externo. EBZ: estrutura split barril vertical com intercooler interstágio externo. EG: compressores integrados do tipo engrenagem.

Destaques da série EG

• Vazão até 14.000 m³/min
• Pressão de descarga até 7,2 MPa
• Velocidade máxima > 35.000 r/min
• Eficiência variável > 88 %

Referências
Em dezembro de 2019, quase 270 trens de compressores Shaangu estavam em operação, representando mais de 80 % do mercado doméstico no setor de grandes plantas de separação de ar.

Especificações técnicas

• Faixa de serviço (capacidade de produção de ar): 20.000 Nm³/h a 150.000 Nm³/h
• Séries comuns em trens de separação de ar: EIZ / EIZT (compressores centrífugos com intercooler integrado)
• Elementos do código de modelo: tamanho = diâmetro nominal do impulsor da primeira etapa (cm); sufixo = número de impelidores
• Configuração típica do trem: compressão interna – um compressor de ar + um booster; compressão externa – compressor de ar único
• Séries de booster: EZ (split horizontal, intercooler interstágio externo), EBZ (barril split vertical, intercooler interstágio externo), EG (tipo de engrenagem integrado)
• Desempenho EG (máximos típicos): vazão até 14.000 m³/min; pressão de descarga até 7,2 MPa; velocidade máxima > 35.000 r/min; eficiência variável > 88 %
• Características de projeto: intercoolers integrados para reduzir resistência do fluxo e ruído; aletas de entrada para ampla faixa de operação (75 %–105 %); sistema de pulverização integrado para limpeza on‑line
• Referência de campo: ~270 conjuntos em operação (dez. 2019)
