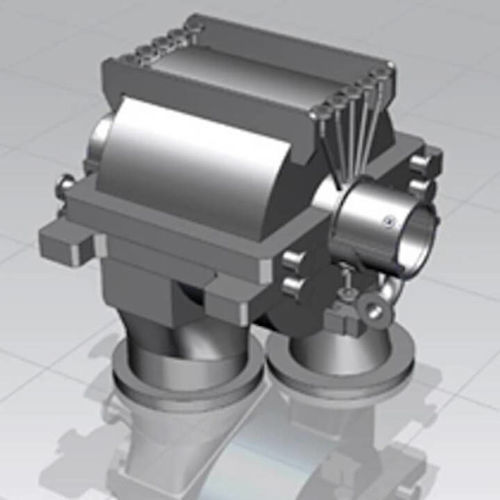

Compressor centrífugo EBZ series

de gás naturalestacionáriolubrificado com óleo

Descrição breve

• Shaangu desenvolveu a série EBZ de compressores centrífugos em estrutura tipo barril com cilindro único (uma unidade de compressor) e circuito de refrigerante de ciclo único.
• Projetados para plantas de GNL pequenas e médias (até 2,3 milhões m³/dia).
• Para plantas maiores, são utilizados compressores multicilindro conforme o processo de refrigeração.

Descrição
A série EBZ é uma família de compressores centrífugos tipo barril utilizada em trens refrigerantes de mistura da Shaangu. A construção com cilindro interno e externo minimiza vazamentos e ruído. O cilindro interno é removível sem desconectar tubulações relacionadas, facilitando a manutenção.

• Modelos disponíveis e capacidades nominais:
• EBZ35 — 0,15–0,3 milhões m³/dia
• EBZ45 — 0,3–0,5 milhões m³/dia
• EBZ56 — 0,5–0,8 milhões m³/dia
• EBZ63 — 0,8–1,2 milhões m³/dia
• EBZ71 — 1,2–1,8 milhões m³/dia
• EBZ80 — 1,8–2,3 milhões m³/dia

Projeto e desempenho

• Faixa de vazão: 10–3000 m³/min
• Pressão de descarga máxima: até 25 MPa
• Projeto em série com impulsores tridimensionais eficientes e estágios devidamente combinados para atender razões de pressão e metas de eficiência

Vibração e estabilidade

• Ranhuras especiais de vórtice e ranhuras axiais reduzem os vórtices do gás de transbordamento e a turbulência induzida no rotor, aumentando o amortecimento e reduzindo a vibração para melhorar a estabilidade operacional

Comparação — Estrado base skid integrado vs Estrado tradicional

• Disposição: Skid integrado: compressor, caixa de engrenagens, console de óleo lubrificante, sistema de vedação a gás seco, tubulação de óleo e sistema de refrigeração de óleo integrados numa única base com arranjo de um único piso. Tradicional: equipamentos enviados separadamente com plataformas e tubulações externas.
• Área de piso: Skid integrado: redução da área de piso em mais de 40%. Tradicional: maior ocupação.
• Altura do pavilhão: Skid integrado: não é necessária segunda plataforma, reduzindo a altura do pavilhão em 2–7 m dependendo do arranjo. Tradicional: plataformas aumentam altura e custo.
• Obras civis: Skid integrado: apenas fundação por estacas; obras civis mínimas. Tradicional: obras de betão substanciais ou fundações tipo estrutura.
• Instalação no local: Skid integrado: pré-fabricação em fábrica, apenas ligações mecânicas aparafusadas no local. Tradicional: pré-fabricação de tubulações e arranjos de cabos de instrumentação no local.

Aplicações e ensaios
Até dezembro de 2019, a Shaangu tinha quase 30 conjuntos de trens de compressão de refrigerante misto de ciclo único em operação, tanto em layouts tradicionais quanto em unidades skid integradas. A série EBZ também suporta processos de pré‑resfriamento com propano + refrigerante misto usados em algumas grandes plantas de GNL. Os trens passam por testes de desempenho conforme ASME PTC10 antes da entrega e já passaram em testes de campo.

Especificações

• Marca: Shaangu
• Série comercial: EBZ series
• Escala aplicável: plantas de GNL pequenas e médias (≤ 2,3 milhões m³/dia); opções multicilindro para plantas maiores
• Modelos e capacidades: EBZ35 (0,15–0,3), EBZ45 (0,3–0,5), EBZ56 (0,5–0,8), EBZ63 (0,8–1,2), EBZ71 (1,2–1,8), EBZ80 (1,8–2,3) milhões m³/dia
• Faixa de vazão: 10–3000 m³/min
• Pressão de descarga: até 25 MPa
• Tipo de compressor: tipo barril com cilindro interno e externo
• Refrigeração: refrigerante misto em ciclo único; suporta pré‑resfriamento com propano + refrigerante misto
• Características de projeto: projeto serializado; impulsores 3D; estágios combinados
• Controle de vibrações: ranhuras vortex e axiais para reduzir turbulência e aumentar amortecimento do rotor
• Manutenção: cilindro interno removível sem desmontar tubulações
• Montagem: base skid integrada disponível — pré‑fabricada, layout de um piso, redução de altura e área, obras civis mínimas
• Normas e ensaios: testes de desempenho segundo ASME PTC10 para unidades entregues
