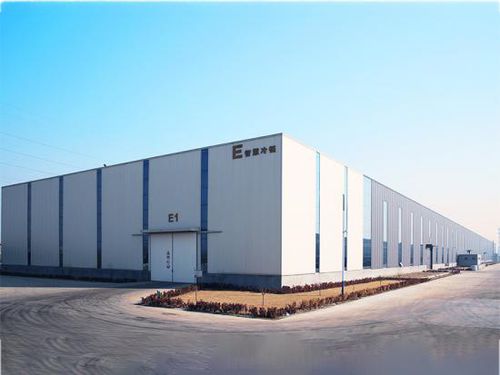

Construção modular

para oficinade grandes dimensões

Oficinas de Estruturas Metálicas,são edifícios que utilizam um método de produção industrializada para construir um edifício, e são também edifícios que pré-fabricam alguns ou todos os componentes do edifício numa fábrica, e depois transportam-no para o local de construção para montar os componentes através de um método de ligação fiável. Tem as características de instalação e construção conveniente e rápida, peso leve, grande vão, boa resistência ao vento e aos sismos, bom isolamento térmico, isolamento acústico e outras características excepcionais. 1. Estrutura principal O membro da coluna de viga é o principal membro portador de carga do edifício da fábrica. Ele suporta a carga no telhado, viga de grua, parede, e a carga de vento da empena, e transmite estas cargas para a fundação. É utilizado aço estrutural de baixa liga, e aço soldado de secção H, membros de teia corrugada, etc. 2. Viga de guindaste A viga da grua é colocada sobre a corbel que se estende da coluna, que suporta o próprio peso da grua, a grande capacidade de elevação da grua e a força de perfuração gerada quando a grua trava. 3. Estrutura secundária - sistema de apoio, sistema purlin O sistema de apoio inclui duas partes: suporte inter-colunas e suporte de telhado. A sua função é reforçar a rigidez e estabilidade geral da estrutura da oficina, e transmitir principalmente cargas horizontais de vento e força de perfuração geradas por gruas. Os purlins e vigas de parede fina do tipo Z ou do tipo C, o espaçamento entre purlins e vigas de parede é geralmente determinado pelo tipo de placa e especificações da protecção exterior, e deve ser determinado após cálculo mecânico 4. Sistema de envelopes
