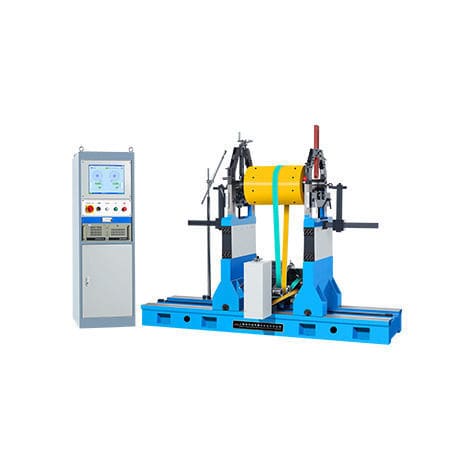

Balanceadora horizontal PHQ series

de mancais rígidosmanualpara soprador

AplicaçãoUtilizada para a correção do desequilíbrio de peças rotativas, tais como vários rotores de motores de grande e média dimensão, impulsores, cambotas, rolos e veios, etc. CaracterísticaEsta máquina adopta o sistema de medição eletrónica de Jianping, com vários métodos de medição, equilíbrio dinâmico e estático, modos de rolamento até 10 tipos, adição e remoção de peso, rotação CW e CCW podem ser personalizados de forma flexível. Adopta múltiplas combinações de coeficientes de calibração, ajusta automaticamente a sensibilidade do sistema e desloca-se sem saltos, filtragem dupla de software e hardware, compressão de dados, a medição é mais estável.Aplicável a peças pequenasDados técnicos num relancePHQ-1.6/5PHQ-1.6A/5APHQ-G5PHA-5PHQ-16AMassa máxima da peça de trabalho (kg)1.6/51.6/55516Diâmetro máximo da peça de trabalho (mm)Φ300Φ300Φ300400Φ300Distância entre dois rolamentos de apoio (mm)15~50015~50015~50015~50015~50015~50015~500Diâmetro do prato da peça de trabalho (mm)Φ 3~40(120°)Φ 3~40Φ 3~40Φ 3~40Φ 3~40Âmbito do diâmetro da correia de acionamento (mm)Φ20~85Φ15~150Φ20~85Φ15~150Φ15~150Velocidade de rotação quando o diâmetro da correia de acionamento é de 100mm (r/min) ~14701)~14701)~14701)0~20001)~14701)Potência do motor (kw)0.2DC0.2DC0.2DC0.2DC0.2DC0.2DCMín Quantidade de desequilíbrio residual atingível (emar)≤0.15g- mm/kg≤0.15g- mm/kg≤0,15g- mm/kg≤0,15g- mm/kg≤0.15g- mm/kgAplicável a peças de trabalho médiasDados técnicos num relancePHQ-50PHQ-160HPHQ-160ZPHQ-C160HPHQ-300HPHQ-500HMassa máxima da peça de trabalho (kg)50160160160300500Diâmetro máximo da peça de trabalho (mm)Φ700Φ1000Φ300400Φ1220Φ1500Distância entre dois rolamentos de apoio (mm)80~700130~1270130~1270130~1270130~1270130~1270130~1270Diâmetro do prato da peça de trabalho (mm)Φ 15~755)Φ 15~753)Φ200-300Φ200Φ 15~753)Φ 15~753)Âmbito do diâmetro da correia de acionamento (mm)Φ18~200Φmax400Φmax300Φmax400Φmax500Φmax600Velocidade de rotação quando o diâmetro da correia de acionamento é de 100mm (r/min) 700,10501)~117675001)756,11761)~1176~1176Potência do motor (kw)0.752)1,52)42)1,52)1,52)2,22)Comprimento da cama (mm)150015001500Min Quantidade de desequilíbrio residual atingível (emar)≤0,15g- mm/kg≤0,15g- mm/kg≤0,15g- mm/kg≤0,15g- mm/kg≤0,15g- mm/kg≤0,15g- mm/kg≤0.15g- mm/kgAplicável a peças de grandes dimensõesDados técnicos num relancePHQ-1000HPHQ-2000HPHQ-3000HPHQ-5000Massa máxima da peça de trabalho (kg)1000200030005000Diâmetro máximo da peça de trabalho (mm)Φ1600Φ1800Φ2100Φ2400Distância entre dois rolamentos de suporte (mm)160~1780160~1780160~2280500~2200Diâmetro do prato da peça de trabalho (mm)Φ25~1204)Φ25~1204)Φ25~1204)Φ40~380Diâmetro de alcance da correia de acionamento (mm)Φ40~700Φ40~800Φ40~900Φ50~1000Velocidade de rotação quando o diâmetro da correia de acionamento é de 100mm (r/min) 795,19181)795,9861)795,13151)795,18531)Potência do motor (kw)42)5.52)7.52)152)Comprimento da cama (mm)2000200025002500Min Quantidade de desequilíbrio residual atingível (emar)≤0.15g- mm/kg≤0.15g- mm/kg≤0.15g- mm/kg≤0.25g- mm/kgAplicável a peças de trabalho de grandes dimensõesDados técnicos num relancePHQ-10000HPHQ-15000HPHQ-20000HMassa máxima da peça de trabalho (kg)100001500020000Diâmetro máximo da peça de trabalho (mm)Φ2400Φ2800Φ2800Distância entre dois rolamentos de suporte (mm)750~4600750~5600750~5600Diâmetro do moente Diâmetro da peça de trabalho (mm)Φ 60~400Φ60~400Φ60~400Diâmetro da correia de transmissão (mm)Φ50~1000Φ50~1300Φ50~1300Velocidade de rotação quando o diâmetro da correia de transmissão é de 100mm (r/min) 795,18531)795,18531)795,18531)Potência do motor (kw)18.52)222)302)Comprimento da cama (mm)250025002500Min Quantidade de desequilíbrio residual atingível (emar)≤0.5g- mm/kg≤0.5g- mm/kg≤0.5g- mm/kg1) Regulação de velocidade contínua2) Conversão de frequência3) Pode ser adicionado a 75-1804) Pode ser adicionado a 120-2405) Pode ser adicionado a 75-140Sistema de medição electrónicaEquilíbrio dinâmico e estáticoAté 10 modos de rolamentoRotação CW e CCW personalizávelMúltiplas combinações de coeficientes de calibraçãoAjuste automático da sensibilidade do sistemaFiltragem dupla de software e hardwareCompressão de dados para medição estávelAplicável a peças pequenas, médias, grandes e enormes
